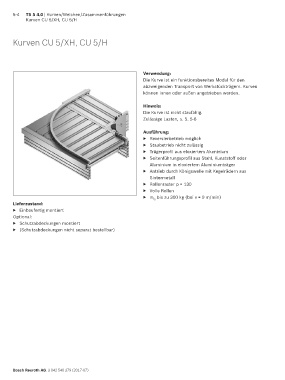

5-4 TS 5 4.0 | Kurven/Weichen/Zusammenführungen
Kurven CU 5/XH, CU 5/H

Kurven CU 5/XH, CU 5/H

Verwendung:
Die Kurve ist ein funktionsbereites Modul für den
abzweigenden Transport von Werkstückträgern. Kurven
können innen oder außen angetrieben werden.

Hinweis:
Die Kurve ist nicht staufähig.
Zulässige Lasten, s. S. 5-6

Ausführung:
▶ Reversierbetrieb möglich
▶ Staubetrieb nicht zulässig
▶ Trägerprofil aus eloxiertem Aluminium
▶ Seitenführungsprofil aus Stahl, Kunststoff oder
Aluminium in eloxiertem Aluminiumträger
▶ Antrieb durch Königswelle mit Kegelrädern aus
Sintermetall
▶ Rollenraster p = 130
▶ Volle Rollen
▶ m bis zu 300 kg (bei v = 9 m/min)
G
Lieferzustand:
▶ Einbaufertig montiert
Optional:
▶ Schutzabdeckungen montiert
▶ (Schutzabdeckungen nicht separat bestellbar)
