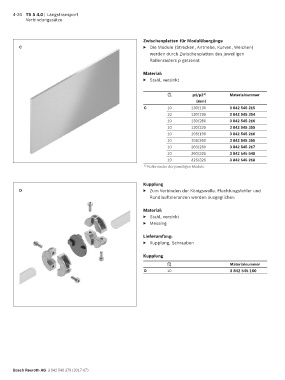

4-26 TS 5 4.0 | Längstransport
Verbindungssätze

Zwischenplatten für Modulübergänge
C ▶ Die Module (Strecken, Antriebe, Kurven, Weichen)
werden durch Zwischenplatten des jeweiligen
Rollenrasters p getrennt

Material:
▶ Stahl, verzinkt

p1/p2 1) Materialnummer
(mm)
C 10 130/130 3 842 545 215
10 130/195 3 842 545 354
10 130/260 3 842 545 216
10 130/325 3 842 545 355
10 195/195 3 842 545 216
10 195/260 3 842 545 355
10 260/260 3 842 545 217
10 260/325 3 842 545 648
10 325/325 3 842 545 218
1) Rollenraster der jeweiligen Module

Kupplung
D ▶ Zum Verbinden der Königswelle. Fluchtungsfehler und
Rundlauftoleranzen werden ausgeglichen

Material:
▶ Stahl, verzinkt
▶ Messing

Lieferumfang:
▶ Kupplung, Schrauben

Kupplung
Materialnummer
D 10 3 842 545 160

Bosch Rexroth AG, 3 842 540 379 (2017-07)
