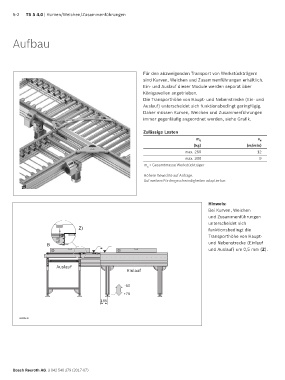

5-2 TS 5 4.0 | Kurven/Weichen/Zusammenführungen

Aufbau

Für den abzweigenden Transport von Werkstückträgern
sind Kurven, Weichen und Zusammenführungen erhältlich.
Ein- und Auslauf dieser Module werden separat über
Königswellen angetrieben.
Die Transporthöhe von Haupt- und Nebenstrecke (Ein- und
Auslauf) unterscheidet sich funktionsbedingt geringfügig.
Daher müssen Kurven, Weichen und Zusammenführungen
immer gegenläufig angeordnet werden, siehe Grafik.

Zulässige Lasten
m G v N
(kg) (m/min)
max. 260 12
max. 300 9
m = Gesamtmasse Werkstückträger
G
Höhere Gewichte auf Anfrage.
Auf weitere Fördergeschwindigkeiten adaptierbar.

Hinweis:
Bei Kurven, Weichen
und Zusammenführungen
unterscheidet sich
Z)
Z) funktionsbedingt die
Transporthöhe von Haupt-
0,5 und Nebenstrecke (Einlauf
B B
= = und Auslauf) um 0,5 mm (Z).

Auslauf
Einlauf

-50
+75
135

00028145
