Kurven/Weichen/Zusammenführungen | TS 5 4.0 5-7

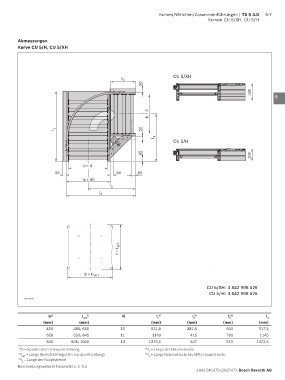

Kurven CU 5/XH, CU 5/H

Abmessungen 1
Kurve CU 5/H, CU 5/XH
2

3
CU 5/XH
l 2
50 4
289 5

b + 3 6

7
l 1 50
l 3 8
CU 5/H
9
65
199
10
b + 3
50 50 65
b + 80 11
l 3
l 4 12
13

14

15

WT 16
I = I
17

18
b = b WT
19
CU 5/XH: 3 842 998 526
CU 5/H: 3 842 998 525
00132893 20
21
b 1) l WT 2) N l 1 3) l 2 4) l 3 5) l 4
(mm) (mm) (mm) (mm) (mm) (mm) 22
455 455; 650 10 921,5 382,5 650 917,5
650 650; 845 11 1149 415 780 1145 23
845 845; 1040 13 1376,5 447 910 1372,5

1) b = Spurbreite in Transportrichtung 4) l = Länge der Nebenstrecke 24
2
2) l = Länge Werkstückträger (in Transportrichtung) 5) l = Länge Nebenstrecke bis Mitte Hauptstrecke
WT
3
3) l = Länge der Hauptstrecke
1
Beschreibung weiterer Parameter s. S. 0-3
