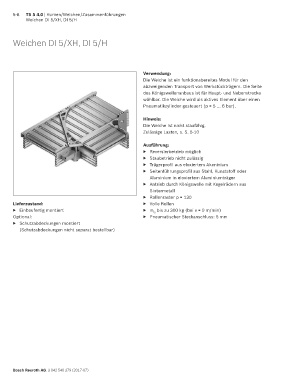

5-8 TS 5 4.0 | Kurven/Weichen/Zusammenführungen
Weichen DI 5/XH, DI 5/H

Weichen DI 5/XH, DI 5/H

Verwendung:
Die Weiche ist ein funktionsbereites Modul für den
abzweigenden Transport von Werkstückträgern. Die Seite
des Königswellenanbaus ist für Haupt- und Nebenstrecke
wählbar. Die Weiche wird als aktives Element über einen
Pneumatikzylinder gesteuert (p = 5 … 6 bar).

Hinweis:
Die Weiche ist nicht staufähig.
Zulässige Lasten, s. S. 5-10

Ausführung:
▶ Reversierbetrieb möglich
▶ Staubetrieb nicht zulässig
▶ Trägerprofil aus eloxiertem Aluminium
▶ Seitenführungsprofil aus Stahl, Kunststoff oder
Aluminium in eloxiertem Aluminiumträger
▶ Antrieb durch Königswelle mit Kegelrädern aus
Sintermetall
▶ Rollenraster p = 130
Lieferzustand: ▶ Volle Rollen
▶ Einbaufertig montiert ▶ m bis zu 300 kg (bei v = 9 m/min)
G
Optional: ▶ Pneumatischer Steckanschluss: 6 mm
▶ Schutzabdeckungen montiert
(Schutzabdeckungen nicht separat bestellbar)

Bosch Rexroth AG, 3 842 540 379 (2017-07)
