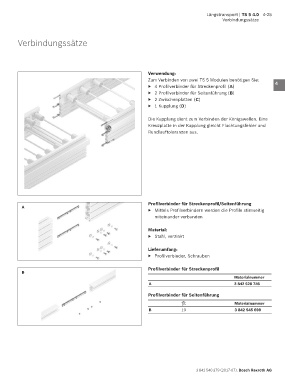

Längstransport | TS 5 4.0 4-25
Verbindungssätze

Verbindungssätze 1

2

3
Verwendung:
Zum Verbinden von zwei TS 5 Modulen benötigen Sie: 4
▶ 4 Profilverbinder für Streckenprofil (A)
▶ 2 Profilverbinder für Seitenführung (B)
▶ 2 Zwischenplatten (C) 5
▶ 1 Kupplung (D)
6
Die Kupplung dient zum Verbinden der Königswellen. Eine
Kreuzplatte in der Kupplung gleicht Fluchtungsfehler und 7
Rundlauftoleranzen aus.
8

9

10

11

12

Profilverbinder für Streckenprofil/Seitenführung 13
A
▶ Mittels Profilverbindern werden die Profile stirnseitig
miteinander verbunden 14

Material: 15
▶ Stahl, verzinkt
16
Lieferumfang:
▶ Profilverbinder, Schrauben 17

Profilverbinder für Streckenprofil 18
B
Materialnummer
A 3 842 528 746 19

Profilverbinder für Seitenführung 20
Materialnummer
B 10 3 842 545 699 21

22

23

24
