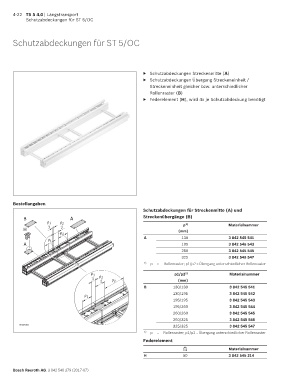

4-22 TS 5 4.0 | Längstransport
Schutzabdeckungen für ST 5/OC

Schutzabdeckungen für ST 5/OC

▶ Schutzabdeckungen Streckenmitte (A)
▶ Schutzabdeckungen Übergang Streckeneinheit /
Streckeneinheit gleicher bzw. unterschiedlicher
Rollenraster (B)
▶ Federelement (H), wird 4x je Schutzabdeckung benötigt

Bestellangaben
Schutzabdeckungen für Streckenmitte (A) und
B A Streckenübergänge (B)
p 1 p 2 p 1) Materialnummer
H 2 2 (mm)
p 2
p 1 A 130 3 842 545 541
A 195 3 842 545 543
260 3 842 545 545
325 3 842 545 547
1) p = Rollenraster; p1/p2 = Übergang unterschiedlicher Rollenraster

p 1 p1/p2 1) Materialnummer
2 p 2 p (mm)
2 2
B 130/130 3 842 545 541
p 1 130/195 3 842 545 542
195/195 3 842 545 543
195/260 3 842 545 544
260/260 3 842 545 545
260/325 3 842 545 546
325/325 3 842 545 547
00137481
1) p = Rollenraster; p1/p2 = Übergang unterschiedlicher Rollenraster
Federelement
Materialnummer
H 50 3 842 545 214

Bosch Rexroth AG, 3 842 540 379 (2017-07)
