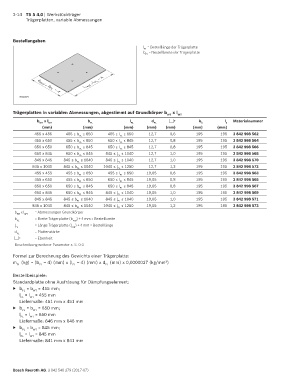

2-14 TS 5 4.0 | Werkstückträger
Trägerplatten, variable Abmessungen
Bestellangaben
l = Bestelllänge der Trägerplatte
PL
b = Bestellbreite der Trägerplatte
PL
l real = l PL – 4
b real = b PL –4
00132872
Trägerplatten in variablen Abmessungen, abgestimmt auf Grundkörper b x l WT
WT
b x l b l d * b l Materialnummer
WT WT PL PL PL 1 1
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
455 x 455 455 ≤ b ≤ 650 455 ≤ l ≤ 650 12,7 0,6 195 195 3 842 998 562
PL PL
455 x 650 455 ≤ b ≤ 650 650 ≤ l ≤ 845 12,7 0,8 195 195 3 842 998 564
PL
PL
650 x 650 650 ≤ b ≤ 845 650 ≤ l ≤ 845 12,7 0,8 195 195 3 842 998 566
PL
PL
650 x 845 650 ≤ b ≤ 845 845 ≤ l ≤ 1040 12,7 1,0 195 195 3 842 998 568
PL PL
845 x 845 845 ≤ b ≤ 1040 845 ≤ l ≤ 1040 12,7 1,0 195 195 3 842 998 570
PL
PL
845 x 1040 845 ≤ b ≤ 1040 1040 ≤ l ≤ 1250 12,7 1,2 195 195 3 842 998 572
PL PL
455 x 455 455 ≤ b ≤ 650 455 ≤ l ≤ 650 19,05 0,6 195 195 3 842 998 563
PL PL
455 x 650 455 ≤ b ≤ 650 650 ≤ l ≤ 845 19,05 0,8 195 195 3 842 998 565
PL
PL
650 x 650 650 ≤ b ≤ 845 650 ≤ l ≤ 845 19,05 0,8 195 195 3 842 998 567
PL PL
650 x 845 650 ≤ b ≤ 845 845 ≤ l ≤ 1040 19,05 1,0 195 195 3 842 998 569
PL
PL
845 x 845 845 ≤ b ≤ 1040 845 ≤ l ≤ 1040 19,05 1,0 195 195 3 842 998 571
PL PL
845 x 1040 845 ≤ b ≤ 1040 1040 ≤ l ≤ 1250 19,05 1,2 195 195 3 842 998 573
PL PL
b x l WT = Abmessungen Grundkörper
WT
b = Breite Trägerplatte (b ) + 4 mm = Bestellbreite
PL real
l PL = Länge Trägerplatte (l ) + 4 mm = Bestelllänge
real
d = Plattenstärke
PL
* = Ebenheit
Beschreibung weiterer Parameter s. S. 0-3
Formel zur Berechnung des Gewichts einer Trägerplatte:
m (kg) = (b – 4) (mm) x (l – 4) (mm) x d (mm) x 0,0000027 (kg/mm )
3
PL
PL
PL
PL
Bestellbeispiele:
Standardplatte ohne Ausfräsung für Dämpfungselement:
▶ b = b = 455 mm;
PL WT
l = l = 455 mm
PL
WT
Liefermaße: 451 mm x 451 mm
▶ b = b = 650 mm;
WT
PL
l = l = 650 mm
PL
WT
Liefermaße: 646 mm x 646 mm
▶ b = b = 845 mm;
PL
WT
l = l = 845 mm
PL
WT
Liefermaße: 841 mm x 841 mm
