Werkstückträger | TS 5 4.0   2-13

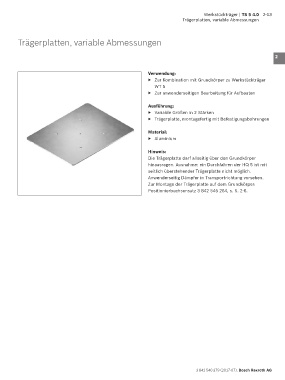

                                                                             Trägerplatten, variable Abmessungen




        Trägerplatten, variable Abmessungen                                                                         1


                                                                                                                    2

                                                                                                                    3
                                                               Verwendung:
                                                               ▶   Zur Kombination mit Grundkörper zu Werkstückträger   4
                                                                  WT 5
                                                               ▶   Zur anwenderseitigen Bearbeitung für Aufbauten
                                                                                                                    5

                                                               Ausführung:
                                                               ▶   Variable Größen in 2 Stärken                     6
                                                               ▶   Trägerplatte, montagefertig mit Befestigungsbohrungen
                                                                                                                    7

                                                               Material:
                                                               ▶   Aluminium                                        8


                                                               Hinweis:                                             9
                                                               Die Trägerplatte darf allseitig über den Grundkörper
                                                               hinausragen. Ausnahme: ein Durchfahren der HQ 5 ist mit   10
                                                               seitlich überstehender Trägerplatte nicht möglich.
                                                               Anwenderseitig Dämpfer in Transportrichtung vorsehen.  11
                                                               Zur Montage der Trägerplatte auf dem Grundkörper:
                                                               Positionierbuchsensatz 3 842 545 264, s. S. 2-6.     12

                                                                                                                    13


                                                                                                                    14

                                                                                                                    15


                                                                                                                    16

                                                                                                                    17


                                                                                                                    18

                                                                                                                    19


                                                                                                                    20

                                                                                                                    21


                                                                                                                    22

                                                                                                                    23


                                                                                                                    24



                                                                                   3 842 540 379 (2017-07), Bosch Rexroth AG
