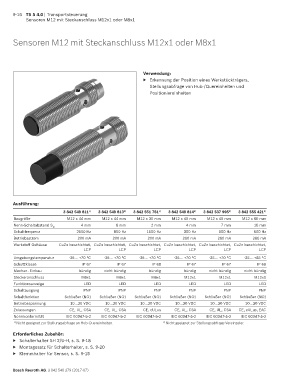

9-16 TS 5 4.0 | Transportsteuerung
Sensoren M12 mit Steckanschluss M12x1 oder M8x1

Sensoren M12 mit Steckanschluss M12x1 oder M8x1

Verwendung:
▶ Erkennung der Position eines Werkstückträgers,
Stellungsabfrage von Hub-/Quereinheiten und
Positionier einheiten

Ausführung:

3 842 549 811 1) 3 842 549 813 2) 3 842 551 761 1) 3 842 549 814 1) 3 842 537 995 2) 3 842 555 421 2)
Baugröße M12 x 44 mm M12 x 44 mm M12 x 30 mm M12 x 45 mm M12 x 45 mm M12 x 60 mm
Nenn-Schaltabstand S N 4 mm 8 mm 2 mm 4 mm 7 mm 10 mm
Schaltfrequenz 2500 Hz 800 Hz 1500 Hz 300 Hz 500 Hz 600 Hz
Betriebsstrom 200 mA 200 mA 200 mA 200 mA 200 mA 200 mA
Werkstoff Gehäuse CuZn beschichtet, CuZn beschichtet, CuZn beschichtet, CuZn beschichtet, CuZn beschichtet, CuZn beschichtet,
LCP LCP LCP LCP LCP LCP
Umgebungstemperatur -25 … +70 °C -25 … +70 °C -25 … +70 °C -25 … +70 °C -25 … +70 °C -25 … +85 °C
Schutzklasse IP 67 IP 67 IP 68 IP 67 IP 67 IP 68
Mechan. Einbau bündig nicht bündig bündig bündig nicht bündig nicht bündig
Steckeranschluss M8x1 M8x1 M8x1 M12x1 M12x1 M12x1
Funktionsanzeige LED LED LED LED LED LED
Schaltausgang PNP PNP PNP PNP PNP PNP
Schaltfunktion Schließer (NO) Schließer (NO) Schließer (NO) Schließer (NO) Schließer (NO) Schließer (NO)
Betriebsspannung 10…30 VDC 10…30 VDC 10…30 VDC 10…30 VDC 10…30 VDC 10…30 VDC
Zulassungen CE, UL, CSA CE, UL, CSA CE, cULus CE, UL, CSA CE, UL, CSA CE, cULus, EAC
Normkonformität IEC 60947-5-2 IEC 60947-5-2 IEC 60947-5-2 IEC 60947-5-2 IEC 60947-5-2 IEC 60947-5-2
1) Nicht geeignet zur Stellungsabfrage an Hub-Quereinheiten. 2) Nicht geeignet zur Stellungsabfrage Vereinzeler.
Erforderliches Zubehör:
▶ Schalterhalter SH 2/U-H, s. S. 9-18
▶ Montagesatz für Schalterhalter, s. S. 9-20
▶ Klemmhalter für Sensor, s. S. 9-15

Bosch Rexroth AG, 3 842 540 379 (2017-07)
