Transportsteuerung | TS 5 4.0 9-11

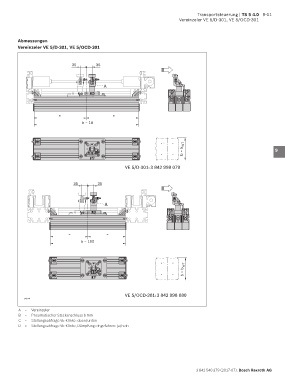

Vereinzeler VE 5/D-301, VE 5/OCD-301
Abmessungen 1
Vereinzeler VE 5/D-301, VE 5/OCD-301
2
35 35
3
4
A
5
6
= =
b – 10 7
8
WT
b = b 9
10
VE 5/D-301: 3 842 998 079
11
35 35
12
A 13
14
15
= =
b – 190 16
17
WT
b = b 18
19
VE 5/OCD-301: 3 842 998 080
34224 20
A = Vereinzeler 21
B = Pneumatischer Steckanschluss 6 mm
C = Stellungsabfrage VE-Klinke: oben/unten
D = Stellungsabfrage VE-Klinke, Dämpfung eingefahren: ja/nein 22
23
24
3 842 540 379 (2017-07), Bosch Rexroth AG
