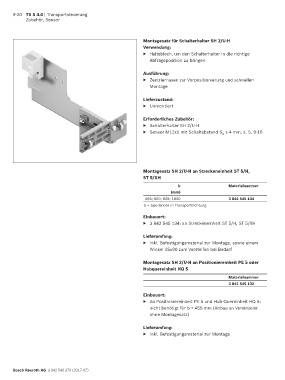

9-20 TS 5 4.0 | Transportsteuerung
Zubehör, Sensor

Montagesatz für Schalterhalter SH 2/U-H
Verwendung:
▶ Halteblech, um den Schalterhalter in die richtige
Abfrageposition zu bringen

Ausführung:
▶ Zentriernasen zur Vorpositionierung und schnellen
Montage

Lieferzustand:
▶ Unmontiert

Erforderliches Zubehör:
▶ Schalterhalter SH 2/U-H
▶ Sensor M12x1 mit Schaltabstand S ≥ 4 mm, s. S. 9-16
N

Montagesatz SH 2/U-H an Streckeneinheit ST 5/H,
ST 5/XH
b Materialnummer
(mm)
455; 650; 845; 1040 3 842 545 134
b = Spurbreite in Transportrichtung

Einbauort:
▶ 3 842 545 134: an Streckeneinheit ST 5/H, ST 5/XH

Lieferumfang:
▶ Inkl. Befestigungsmaterial zur Montage, sowie einem
Winkel 45x90 zum Versteifen bei Bedarf

Montagesatz SH 2/U-H an Positioniereinheit PE 5 oder
Hubquereinheit HQ 5

Materialnummer
3 842 545 132

Einbauort:
▶ An Positioniereinheit PE 5 und Hub-Quereinheit HQ 5;
nicht benötigt für b = 455 mm (Anbau an Vereinzeler
ohne Montagesatz)

Lieferumfang:
▶ Inkl. Befestigungsmaterial zur Montage

Bosch Rexroth AG, 3 842 540 379 (2017-07)
