Page 194 - TS5_4.0

9-18 TS 5 4.0 | Transportsteuerung
Zubehör, Sensor

Zubehör, Sensor
10

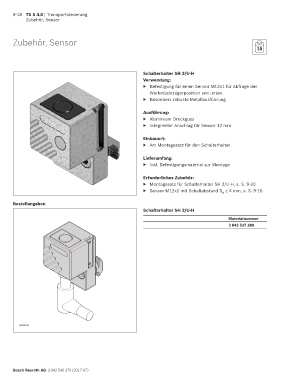

Schalterhalter SH 2/U-H
Verwendung:
▶ Befestigung für einen Sensor M12x1 für Abfrage der
Werkstückträgerposition von unten
▶ Besonders robuste Metallausführung

Ausführung:
▶ Aluminium Druckguss
▶ Integrierter Anschlag für Sensor 12 mm

Einbauort:
▶ Am Montagesatz für den Schalterhalter

Lieferumfang:
▶ Inkl. Befestigungsmaterial zur Montage

Erforderliches Zubehör:
▶ Montagesatz für Schalterhalter SH 2/U-H, s. S. 9-20
▶ Sensor M12x1 mit Schaltabstand S ≥ 4 mm, s. S. 9-16
N
Bestellangaben
Schalterhalter SH 2/U-H
Materialnummer
3 842 537 289

00125175

Bosch Rexroth AG, 3 842 540 379 (2017-07)
