9-14 TS 5 4.0 | Transportsteuerung
Vereinzeler VE 5/D-1000, VE 5/OCD-1000

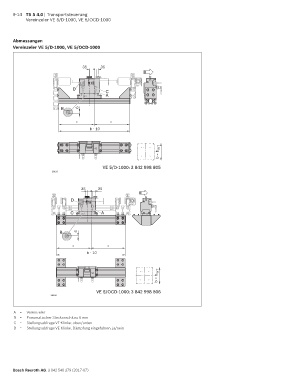

Abmessungen
Vereinzeler VE 5/D-1000, VE 5/OCD-1000
35 35
D
C
A
B 6
= =
b - 10
b = b WT
VE 5/D-1000: 3 842 998 805
28123
35 35
D
C A
B 6
= =
b - 10
WT
b = b
VE 5/OCD-1000: 3 842 998 806
28124
A = Vereinzeler
B = Pneumatischer Steckanschluss 6 mm
C = Stellungsabfrage VE-Klinke: oben/unten
D = Stellungsabfrage VE-Klinke, Dämpfung eingefahren: ja/nein
