Transportsteuerung | TS 5 4.0 9-17

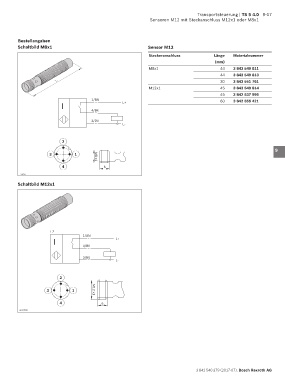

Sensoren M12 mit Steckanschluss M12x1 oder M8x1

Bestellangaben 1
Schaltbild M8x1 Sensor M12

Steckeranschluss Länge Materialnummer 2
(mm)
M8x1 44 3 842 549 811 3
44 3 842 549 813
L 30 3 842 551 761 4
M12x1 45 3 842 549 814
45 3 842 537 995 5
1/BN 60 3 842 555 421
I L+
4/BK 6

3/BU
L- 7

8
2
9
3 1 M8 x1
10
4 6
24014
11
Schaltbild M12x1
12

13

14

E2 15
1/BN
I L+ 16
4/BK

3/BU 17
L-
18
2
19
3 1 M12 x1
20
4 6

00127928 21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
