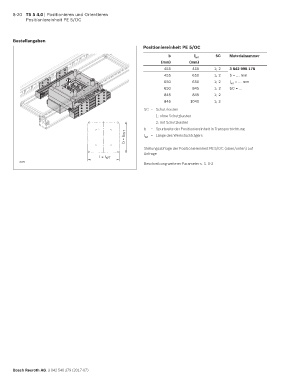

8-20 TS 5 4.0 | Positionieren und Orientieren
Positioniereinheit PE 5/OC
Bestellangaben
Positioniereinheit PE 5/OC
b l SC Materialnummer
WT
(mm) (mm)
455 455 1; 2 3 842 998 178
455 650 1; 2 b = … mm
650 650 1; 2 l = … mm
WT
650 845 1; 2 SC = …
845 845 1; 2
845 1040 1; 2
SC = Schutzkasten
1: ohne Schutzkasten
2: mit Schutzkasten
b = Spurbreite der Positioniereinheit in Transportrichtung
b = b WT l WT = Länge des Werkstückträgers
Stellungsabfrage der Positioniereinheit PE 5/OC (oben/unten) auf
Anfrage
l = l WT
30272
Beschreibung weiterer Parameter s. S. 0-3
Bosch Rexroth AG, 3 842 540 379 (2017-07)
