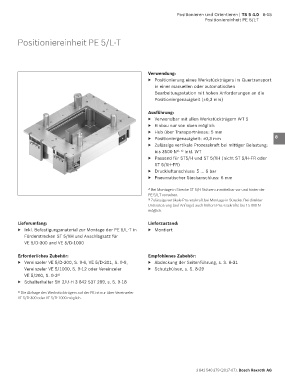

Positionieren und Orientieren | TS 5 4.0 8-15
Positioniereinheit PE 5/L-T

Positioniereinheit PE 5/L-T 1

2

3
Verwendung:
▶ Positionierung eines Werkstückträgers im Quertransport 4
in einer manuellen oder automatischen
Bearbeitungsstation mit hohen Anforderungen an die
Positioniergenauigkeit (±0,3 mm) 5

Ausführung: 6
▶ Verwendbar mit allen Werkstückträgern WT 5
▶ Einbau nur von oben möglich 7
▶ Hub über Transportniveau: 5 mm
▶ Positioniergenauigkeit: ±0,3 mm 8
▶ Zulässige vertikale Prozesskraft bei mittiger Belastung:
bis 3500 N 2), 3) inkl. WT 9
▶ Passend für ST5/H und ST 5/XH (nicht ST 5/H-FR oder
ST 5/XH-FR) 10
▶ Druckluftanschluss: 5 … 6 bar
▶ Pneumatischer Steckanschluss: 6 mm 11

2) Bei Montage in Strecke ST 5/H Stützen unmittelbar vor und hinter der 12
PE 5/L-T vorsehen.
3) Zulässige vertikale Prozesskraft bei Montage in Strecke. Bei direkter
Unterstützung (auf Anfrage) auch höhere Prozesskräfte bis 15 000 N 13
möglich.
14
Lieferumfang: Lieferzustand:
▶ Inkl. Befestigungsmaterial zur Montage der PE 5/L-T in ▶ Montiert 15
Förderstrecken ST 5/XH und Anschlagsatz für
VE 5/D-300 und VE 5/D-1000 16

Erforderliches Zubehör: Empfohlenes Zubehör: 17
▶ Vereinzeler VE 5/D-300, S. 9-6, VE 5/D-301, S. 9-9, ▶ Abdeckung der Seitenführung, s. S. 8-31
Vereinzeler VE 5/1000, S. 9-12 oder Vereinzeler ▶ Schutzhülsen, s. S. 8-29 18
VE 5/200, S. 9-3 1)
▶ Schalterhalter SH 2/U-H 3 842 537 289, s. S. 9-18 19

1) Die Abfrage des Werkstückträgers auf der PE ist nur über Vereinzeler
VE 5/D-300 oder VE 5/D-1000 möglich. 20

21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
