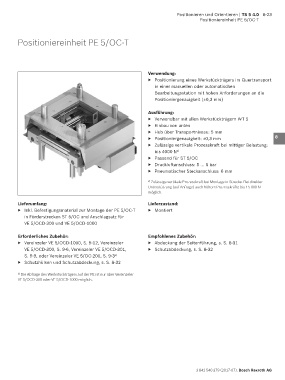

Positioniereinheit PE 5/OC-T

Positioniereinheit PE 5/OC-T 1

2

3
Verwendung:
▶ Positionierung eines Werkstückträgers im Quertransport 4
in einer manuellen oder automatischen
Bearbeitungsstation mit hohen Anforderungen an die
Positioniergenauigkeit (±0,3 mm) 5

Ausführung: 6
▶ Verwendbar mit allen Werkstückträgern WT 5
▶ Einbau von unten 7
▶ Hub über Transportniveau: 5 mm
▶ Positioniergenauigkeit: ±0,3 mm 8
▶ Zulässige vertikale Prozesskraft bei mittiger Belastung:
bis 4000 N 2) 9
▶ Passend für ST 5/OC
▶ Druckluftanschluss: 5 … 6 bar 10
▶ Pneumatischer Steckanschluss: 6 mm
11
2) Zulässige vertikale Prozesskraft bei Montage in Strecke. Bei direkter
Unterstützung (auf Anfrage) auch höhere Prozesskräfte bis 15 000 N
möglich. 12
Lieferumfang: Lieferzustand: 13
▶ Inkl. Befestigungsmaterial zur Montage der PE 5/OC-T ▶ Montiert
in Förderstrecken ST 5/OC und Anschlagsatz für 14
VE 5/OCD-300 und VE 5/OCD-1000
15
Erforderliches Zubehör: Empfohlenes Zubehör:
▶ Vereinzeler VE 5/OCD-1000, S. 9-12, Vereinzeler ▶ Abdeckung der Seitenführung, s. S. 8-31 16
VE 5/OCD-300, S. 9-6, Vereinzeler VE 5/OCD-301, ▶ Schutzabdeckung, s. S. 8-32
S. 9-9, oder Vereinzeler VE 5/OC-200, S. 9-3 1) 17
▶ Schutzhülsen und Schutzabdeckung, s. S. 8-32
18
1) Die Abfrage des Werkstückträgers auf der PE ist nur über Vereinzeler
VE 5/OCD-300 oder VE 5/OCD-1000 möglich.
19

20

21

22

23

24
