Positionieren und Orientieren | TS 5 4.0 8-25

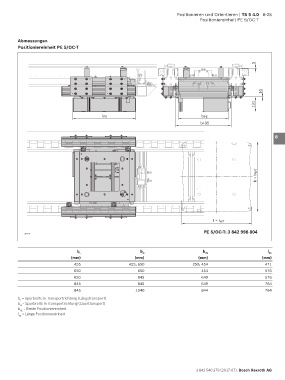

Positioniereinheit PE 5/OC-T

Abmessungen 1
Positioniereinheit PE 5/OC-T
2
5
3

4
10
5
131
6
l PE b PE
b+35 7

8

9

10
b = b WT 11

12

13

14
l = l WT

PE 5/OC-T: 3 842 998 804 15
30276
16
b b b l
L Q PE PE
(mm) (mm) (mm) (mm) 17
455 455; 650 259; 454 471
650 650 454 576 18
650 845 649 576
845 845 649 764 19
845 1040 844 764
b = Spurbreite in Transportrichtung (Längstransport) 20
L
b = Spurbreite in Transportrichtung (Quertransport)
Q
b = Breite Positioniereinheit 21
PE
l = Länge Positioniereinheit
PE
22
23

24
