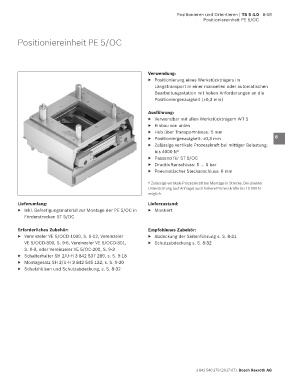

Positionieren und Orientieren | TS 5 4.0 8-19
Positioniereinheit PE 5/OC

Positioniereinheit PE 5/OC 1

2

3
Verwendung:
▶ Positionierung eines Werkstückträgers im 4
Längstransport in einer manuellen oder automatischen
Bearbeitungsstation mit hohen Anforderungen an die
Positioniergenauigkeit (±0,3 mm) 5

Ausführung: 6
▶ Verwendbar mit allen Werkstückträgern WT 5
▶ Einbau von unten 7
▶ Hub über Transportniveau: 5 mm
▶ Positioniergenauigkeit: ±0,3 mm 8
▶ Zulässige vertikale Prozesskraft bei mittiger Belastung:
bis 4000 N 1) 9
▶ Passend für ST 5/OC
▶ Druckluftanschluss: 5 … 6 bar 10
▶ Pneumatischer Steckanschluss: 6 mm
11
1) Zulässige vertikale Prozesskraft bei Montage in Strecke. Bei direkter
Unterstützung (auf Anfrage) auch höhere Prozesskräfte bis 15 000 N 12
möglich.
Lieferumfang: Lieferzustand: 13
▶ Inkl. Befestigungsmaterial zur Montage der PE 5/OC in ▶ Montiert
Förderstrecken ST 5/OC 14

Erforderliches Zubehör: Empfohlenes Zubehör: 15
▶ Vereinzeler VE 5/OCD-1000, S. 9-12, Vereinzeler ▶ Abdeckung der Seitenführung s. S. 8-31
VE 5/OCD-300, S. 9-6, Vereinzeler VE 5/OCD-301, ▶ Schutzabdeckung s. S. 8-32 16
S. 9-9, oder Vereinzeler VE 5/OC-200, S. 9-3
▶ Schalterhalter SH 2/U-H 3 842 537 289, s. S. 9-18 17
▶ Montagesatz SH 2/U-H 3 842 545 132, s. S. 9-20
▶ Schutzhülsen und Schutzabdeckung, s. S. 8-32 18

19

20

21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
