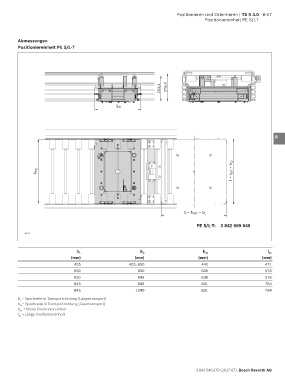

Positionieren und Orientieren | TS 5 4.0 8-17
Positioniereinheit PE 5/L-T
Abmessungen 1
Positioniereinheit PE 5/L-T
2
3
253,4 276,4 4
5
l PE
6
7
8
9
l = l WT = b Q 10
b PE 11
12
13
b = b WT = b L
14
PE 5/L -T: 3 842 999 049
15
34222
16
b b b l
L Q PE PE
(mm) (mm) (mm) (mm) 17
455 455; 650 441 471
650 650 636 576 18
650 845 636 576
845 845 831 764 19
845 1040 831 764
b = Spurbreite in Transportrichtung (Längstransport) 20
L
b = Spurbreite in Transportrichtung (Quertransport)
Q
b = Breite Positioniereinheit 21
PE
l = Länge Positioniereinheit
PE
22
23
24
