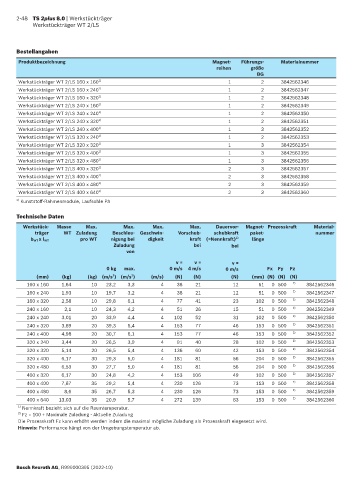

2-48 TS 2plus 8.0 | Werkstückträger
Werkstückträger WT 2/LS
Bestellangaben
Produktbezeichnung Magnet Führungs Materialnummer
reihen größe
BG
1)
Werkstückträger WT 2/LS 160 x 160 1 2 3842562346
Werkstückträger WT 2/LS 160 x 240 1) 1 2 3842562347
Werkstückträger WT 2/LS 160 x 320 1) 1 2 3842562348
Werkstückträger WT 2/LS 240 x 160 1) 1 2 3842562349
Werkstückträger WT 2/LS 240 x 240 1) 1 2 3842562350
Werkstückträger WT 2/LS 240 x 320 1) 1 2 3842562351
Werkstückträger WT 2/LS 240 x 400 1) 1 3 3842562352
Werkstückträger WT 2/LS 320 x 240 1) 1 2 3842562353
Werkstückträger WT 2/LS 320 x 320 1) 1 3 3842562354
Werkstückträger WT 2/LS 320 x 400 1) 1 3 3842562355
Werkstückträger WT 2/LS 320 x 480 1) 1 3 3842562356
Werkstückträger WT 2/LS 400 x 320 1) 2 3 3842562357
Werkstückträger WT 2/LS 400 x 400 1) 2 3 3842562358
Werkstückträger WT 2/LS 400 x 480 1) 2 3 3842562359
Werkstückträger WT 2/LS 400 x 640 1) 2 3 3842562360
1) Kunststoff-Rahmenmodule, Laufsohle PA
Technische Daten
Werkstück Masse Max. Max. Max. Max. Dauer vor Magnet Prozess kraft Material
träger WT Zuladung Beschleu Geschwin Vorschub schub kraft paket nummer
pro WT nigung bei digkeit kraft (=Nennkraft) 1) länge
b WT x l WT
Zuladung bei bei
von
v = v = v =
0 kg max. 0 m/s 4 m/s 0 m/s Fx Fy Fz
(mm) (kg) (kg) (m/s ) (m/s ) (m/s) (N) (N) (N) (mm) (N) (N) (N)
2
2
160 x 160 1,64 10 23,2 3,3 4 38 21 12 51 0 500 2) 3842562346
160 x 240 1,93 10 19,7 3,2 4 38 21 12 51 0 500 2) 3842562347
160 x 320 2,58 10 29,8 6,1 4 77 41 23 102 0 500 2) 3842562348
240 x 160 2,1 10 24,3 4,2 4 51 26 15 51 0 500 2) 3842562349
240 x 240 3,01 20 33,9 4,4 4 102 52 31 102 0 500 2) 3842562350
240 x 320 3,89 20 39,3 6,4 4 153 77 46 153 0 500 2) 3842562351
240 x 400 4,98 20 30,7 6,1 4 153 77 46 153 0 500 2) 3842562352
320 x 240 3,44 20 26,5 3,9 4 91 40 28 102 0 500 2) 3842562353
320 x 320 5,14 20 26,5 5,4 4 136 60 42 153 0 500 2) 3842562354
320 x 400 6,17 30 29,3 5,0 4 181 81 56 204 0 500 2) 3842562355
320 x 480 6,53 30 27,7 5,0 4 181 81 56 204 0 500 2) 3842562356
400 x 320 6,17 30 24,8 4,2 4 153 106 49 102 0 500 2) 3842562357
400 x 400 7,87 35 29,2 5,4 4 230 126 73 153 0 500 2) 3842562358
400 x 480 8,6 35 26,7 5,3 4 230 126 73 153 0 500 2) 3842562359
400 x 640 13,03 35 20,9 5,7 4 272 139 83 153 0 500 2) 3842562360
1) Nennkraft bezieht sich auf die Raumtemperatur.
2) Fz = 100 + Maximale Zuladung - Aktuelle Zuladung
Die Prozesskraft Fz kann erhöht werden indem die maximal mögliche Zuladung als Prozesskraft eingesetzt wird.
Hinweis: Performance hängt von der Umgebungstemperatur ab.
