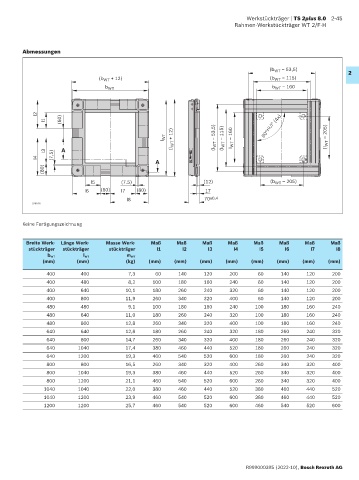

Werkstückträger | TS 2plus 8.0 2-45
Rahmen-Werkstückträger WT 2/F-H

Abmessungen

(b WT – 53,5) 2
(b WT + 12) (b WT – 115)
b WT b WT – 160

l2
l1 (60) 90° ±0,5° (4x)

l WT (l WT + 12) (l WT – 53,5) (l WT – 115) l WT – 160 (l WT – 205)

l3 A
l4 (7,5)
A
(80)

l5 (7.5) (12) (b WT – 205)
l6 (60) l7 (80) 17
l8 70 ±0,4
328916

Keine Fertigungszeichnung

Breite Werk­ Länge Werk­ Masse Werk­ Maß Maß Maß Maß Maß Maß Maß Maß
stückträger stückträger stückträger l1 l2 l3 l4 l5 l6 l7 l8
b WT l WT m WT
(mm) (mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
400 400 7,3 60 140 120 200 60 140 120 200
400 480 8,2 100 180 160 240 60 140 120 200
400 640 10,1 180 260 240 320 60 140 120 200
400 800 11,9 260 340 320 400 60 140 120 200
480 480 9,1 100 180 160 240 100 180 160 240
480 640 11,0 180 260 240 320 100 180 160 240
480 800 12,8 260 340 320 400 100 180 160 240
640 640 12,8 180 260 240 320 180 260 240 320
640 800 14,7 260 340 320 400 180 260 240 320
640 1040 17,4 380 460 440 520 180 260 240 320
640 1200 19,3 460 540 520 600 180 260 240 320
800 800 16,5 260 340 320 400 260 340 320 400
800 1040 19,3 380 460 440 520 260 340 320 400
800 1200 21,1 460 540 520 600 260 340 320 400
1040 1040 22,0 380 460 440 520 380 460 440 520
1040 1200 23,9 460 540 520 600 380 460 440 520
1200 1200 25,7 460 540 520 600 460 540 520 600

R999000395 (2022-10), Bosch Rexroth AG
