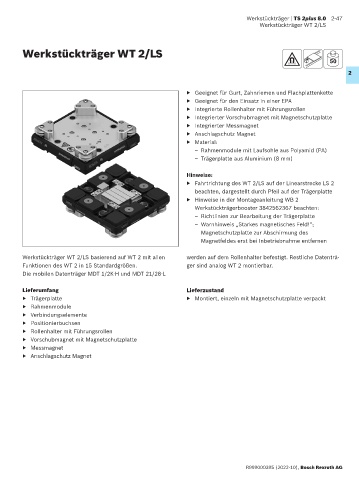

Werkstückträger | TS 2plus 8.0 2-47
Werkstückträger WT 2/LS

Werkstückträger WT 2/LS

50
2

▶ Geeignet für Gurt, Zahnriemen und Flachplattenkette
▶ Geeignet für den Einsatz in einer EPA
▶ Integrierte Rollenhalter mit Führungsrollen
▶ Integrierter Vorschubmagnet mit Magnetschutzplatte
▶ Integrierter Messmagnet
▶ Anschlagschutz Magnet
▶ Material:
– Rahmenmodule mit Laufsohle aus Polyamid (PA)
– Trägerplatte aus Aluminium (8 mm)

Hinweise:
▶ Fahrtrichtung des WT 2/LS auf der Linearstrecke LS 2
beachten, dargestellt durch Pfeil auf der Trägerplatte
▶ Hinweise in der Montageanleitung WB 2
Werkstückträgerbooster 3842562367 beachten:
– Richtlinien zur Bearbeitung der Trägerplatte
– Warnhinweis „Starkes magnetisches Feld!“;
Magnetschutzplatte zur Abschirmung des
Magnetfeldes erst bei Inbetriebnahme entfernen

Werkstückträger WT 2/LS basierend auf WT 2 mit allen werden auf dem Rollenhalter befestigt. Restliche Datenträ-
Funktionen des WT 2 in 15 Standardgrößen. ger sind analog WT 2 montierbar.
Die mobilen Datenträger MDT 1/2K-H und MDT 21/28-L

Lieferumfang Lieferzustand
▶ Trägerplatte ▶ Montiert, einzeln mit Magnetschutzplatte verpackt
▶ Rahmenmodule
▶ Verbindungselemente
▶ Positionierbuchsen
▶ Rollenhalter mit Führungsrollen
▶ Vorschubmagnet mit Magnetschutzplatte
▶ Messmagnet
▶ Anschlagschutz Magnet

R999000395 (2022-10), Bosch Rexroth AG
