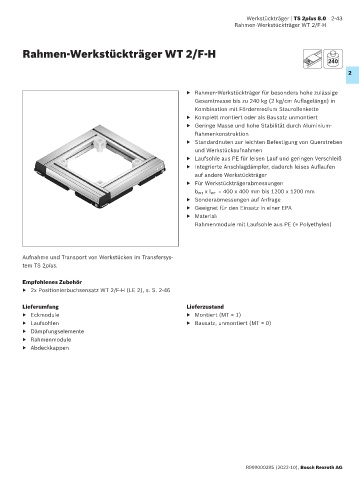

Page 73 - TS2plus_8

Werkstückträger | TS 2plus 8.0 2-43
Rahmen-Werkstückträger WT 2/F-H

Rahmen-Werkstückträger WT 2/F-H

240
2

▶ Rahmen-Werkstückträger für besonders hohe zulässige
Gesamtmasse bis zu 240 kg (2 kg/cm Auflagelänge) in
Kombination mit Fördermedium Staurollenkette
▶ Komplett montiert oder als Bausatz unmontiert
▶ Geringe Masse und hohe Stabilität durch Aluminium-
Rahmenkonstruktion
▶ Standardnuten zur leichten Befestigung von Querstreben
und Werkstückaufnahmen
▶ Laufsohle aus PE für leisen Lauf und geringen Verschleiß
▶ Integrierte Anschlagdämpfer, dadurch leises Auflaufen
auf andere Werkstückträger
▶ Für Werkstückträgerabmessungen
b WT x l WT = 400 x 400 mm bis 1200 x 1200 mm
▶ Sonderabmessungen auf Anfrage
▶ Geeignet für den Einsatz in einer EPA
▶ Material:
Rahmenmodule mit Laufsohle aus PE (= Polyethylen)

Aufnahme und Transport von Werkstücken im Transfersys-
tem TS 2plus.

Empfohlenes Zubehör
▶ 2x Positionierbuchsensatz WT 2/F-H (LE 2), s. S. 2-46

Lieferumfang Lieferzustand
▶ Eckmodule ▶ Montiert (MT = 1)
▶ Laufsohlen ▶ Bausatz, unmontiert (MT = 0)
▶ Dämpfungselemente
▶ Rahmenmodule
▶ Abdeckkappen

R999000395 (2022-10), Bosch Rexroth AG
