8-134 TS 2plus 8.0 | Transportsteuerung
EFC x610 Zubehör

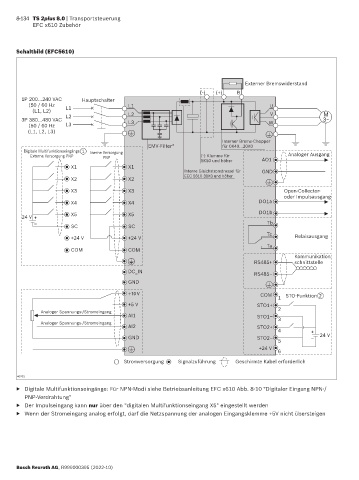

Schaltbild (EFC5610)

Externer Bremswiderstand
(-) (+) B
1P 200…240 VAC Hauptschalter
(50 / 60 Hz L1 L1 U
(L1, L2)
L2 L2 V M
3P 380…480 VAC L3 W 3~
(50 / 60 Hz L3
(L1, L2, L3)

Interner Brems-Chopper
EMV-Filter* für 0K40…20K0
Digitale Multifunktionseingänge 1 Inerne Versorgung
Externe Versorgung PNP PNP (-) Klemme für Analoger Ausgang
5K50 und höher AO1
X1 X1
Interne Gleichstromdrossel für GND
EEC 5610 30K0 und höher
X2 X2
X3 X3 Open-Collector-
oder Impulsausgang
X4 X4 DO1a

X5
X5
X5 X5 DO1b
24 V +
– SC SC Tb
Tc
+24 V
+24 V +24 V Relaisausgang
Ta
COM COM
Kommunikation
RS485+ schnittstelle
DC_IN RS485–
GND
+10 V COM 1 STO-Funktion 2
+5 V STO1+
Analoger Spannungs-/Stromeingang 2
AI1 STO1–
Analoger Spannungs-/Stromeingang 3
AI2 STO2+
4 +
GND STO2– – 24 V
5
+24 V
6
Stromversorgung Signalzuführung Geschirmte Kabel erforderlich

40765
▶ Digitale Multifunktionseingänge: Für NPN-Modi siehe Betriebsanleitung EFC x610 Abb. 8-10 "Digitaler Eingang NPN-/
PNP-Verdrahtung"
▶ Der Impulseingang kann nur über den "digitalen Multifunktionseingang X5" eingestellt werden
▶ Wenn der Stromeingang analog erfolgt, darf die Netzspannung der analogen Eingangsklemme +5V nicht übersteigen

Bosch Rexroth AG, R999000395 (2022-10)
