Transportsteuerung | TS 2plus 8.0 8-133
EFC x610 Zubehör

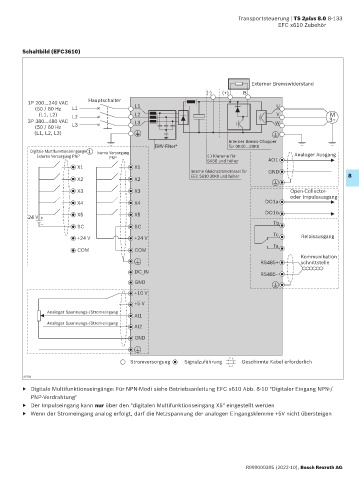

Schaltbild (EFC3610)

Externer Bremswiderstand
(-) (+) B

1P 200…240 VAC Hauptschalter L1 U
(50 / 60 Hz L1
(L1, L2) L2 L2 V M
3P 380…480 VAC L3 W 3~
(50 / 60 Hz L3
(L1, L2, L3)
Interner Brems-Chopper
EMV-Filter* für 0K40…20K0
Digitale Multifunktionseingänge 1 Inerne Versorgung
Externe Versorgung PNP PNP (-) Klemme für Analoger Ausgang
5K50 und höher AO1
X1 X1
Interne Gleichstromdrossel für GND
EEC 5610 30K0 und höher 8
X2 X2
X3 X3 Open-Collector-
oder Impulsausgang
X4 X4 DO1a

X5
X5
24 V + X5 X5 DO1b
– Tb
SC SC
Tc
+24 V
+24 V +24 V Relaisausgang
Ta
COM COM
Kommunikation
RS485+ schnittstelle
DC_IN RS485–
GND
+10 V
+5 V
Analoger Spannungs-/Stromeingang
AI1
Analoger Spannungs-/Stromeingang
AI2
GND

Stromversorgung Signalzuführung Geschirmte Kabel erforderlich

40764
▶ Digitale Multifunktionseingänge: Für NPN-Modi siehe Betriebsanleitung EFC x610 Abb. 8-10 "Digitaler Eingang NPN-/
PNP-Verdrahtung"
▶ Der Impulseingang kann nur über den "digitalen Multifunktionseingang X5" eingestellt werden
▶ Wenn der Stromeingang analog erfolgt, darf die Netzspannung der analogen Eingangsklemme +5V nicht übersteigen
