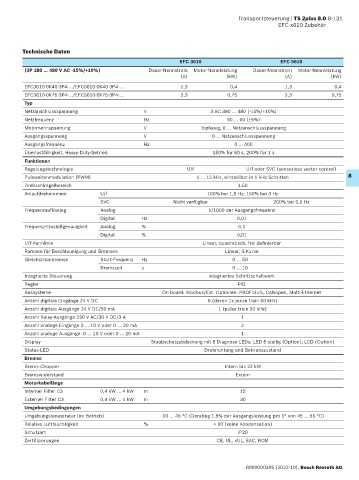

Transportsteuerung | TS 2plus 8.0 8-131
EFC x610 Zubehör

Technische Daten
EFC 3610 EFC 5610
(3P 380 … 480 V AC -15%/+10%) Dauer-Nennstrom Motor-Nennleistung Dauer-Nennstrom Motor-Nennleistung
(A) (kW) (A) (kW)
EFC3610-0K40-3P4-…/EFC5610-0K40-3P4-… 1,3 0,4 1,3 0,4
EFC3610-0K75-3P4-…/EFC5610-0K75-3P4-… 2,3 0,75 2,3 0,75
Typ
Netzanschlussspannung V 3 AC 380 … 480 (-15%/+10%)
Netzfrequenz Hz 50 … 60 (±5%)
Motornennspannung V 3-phasig, 0 … Netzanschlussspannung
Ausgangsspannung V 0 … Netzanschlussspannung
Ausgangsfrequenz Hz 0 … 400
Überlastfähigkeit, Heavy-Duty-Betrieb 150% für 60 s, 200% für 1 s
Funktionen
Regelungstechnologie U/f U/f oder SVC (sensorless vector control)
Pulsweitenmodulation (PWM) 1 … 15 kHz, einstellbar in 1 kHz-Schritten 8
Drehzahlregelbereich 1:50
Anlaufdrehmoment U/f 100% bei 1,5 Hz; 150% bei 3 Hz
SVC Nicht verfügbar 200% bei 0,5 Hz
Frequenzauflösung Analog 1/1000 der Ausgangsfrequenz
Digital Hz 0,01
Frequenz-Einstellgenauigkeit Analog % 0,1
Digital % 0,01
U/f-Kennlinie Linear, quadratisch, frei definierbar
Rampen für Beschleunigung und Bremsen Linear, S-Kurve
Gleichstrombremse Start-Frequenz Hz 0 … 50
Bremszeit s 0 … 10
Integrierte Steuerung Integriertes Schrittschaltwerk
Regler PID
Bussysteme On board: Modbus/Ext. Optionen: PROFIBUS, CANopen, Multi-Ethernet
Anzahl digitale Eingänge 24 V DC 5 (davon 1x pulse train 50 kHz)
Anzahl digitale Ausgänge 24 V DC/50 mA 1 (pulse train 32 kHz)
Anzahl Relay-Ausgänge 230 V AC/30 V DC/3 A 1
Anzahl analoge Eingänge 0 … 10 V oder 0 … 20 mA 2
Anzahl analoge Ausgänge 0 … 10 V oder 0 … 20 mA 1
Display Staubschutzabdeckung mit 5 Diagnose-LEDs; LED 5-stellig (Option); LCD (Option)
Status-LED Drehrichtung und Betriebszustand
Bremse
Brems-Chopper Intern bis 22 kW
Bremswiderstand Extern
Motorkabellänge
Interner Filter C3 0,4 kW ... 4 kW m 15
Externer Filter C3 0,4 kW ... 4 kW m 30
Umgebungsbedingungen
Umgebungstemperatur (im Betrieb) -10 ... 45 °C (Derating 1,5% der Ausgangsleistung pro 1° von 45 … 55 °C)
Relative Luftfeuchtigkeit % < 90 (keine Kondensation)
Schutzart IP20
Zertifizierungen CE, UL, cUL, EAC, RCM

R999000395 (2022-10), Bosch Rexroth AG
