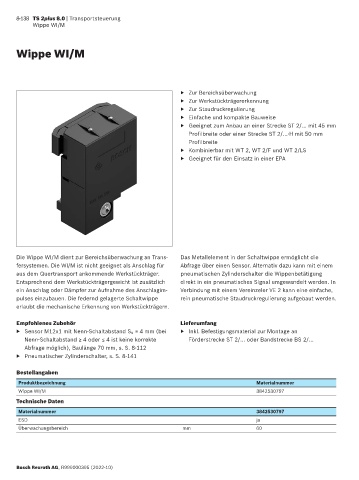

8-138 TS 2plus 8.0 | Transportsteuerung
Wippe WI/M

Wippe WI/M

▶ Zur Bereichsüberwachung
▶ Zur Werkstückträgererkennung
▶ Zur Staudruckregulierung
▶ Einfache und kompakte Bauweise
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2, WT 2/F und WT 2/LS
▶ Geeignet für den Einsatz in einer EPA

Die Wippe WI/M dient zur Bereichsüberwachung an Trans- Das Metallelement in der Schaltwippe ermöglicht die
fersystemen. Die WI/M ist nicht geeignet als Anschlag für Abfrage über einen Sensor. Alternativ dazu kann mit einem
aus dem Quertransport ankommende Werkstückträger. pneumatischen Zylinderschalter die Wippenbetätigung
Entsprechend dem Werkstückträgergewicht ist zusätzlich direkt in ein pneumatisches Signal umgewandelt werden. In
ein Anschlag oder Dämpfer zur Aufnahme des Anschlagim- Verbindung mit einem Vereinzeler VE 2 kann eine einfache,
pulses einzubauen. Die federnd gelagerte Schaltwippe rein pneumatische Staudruckregulierung aufgebaut werden.
erlaubt die mechanische Erkennung von Werkstückträgern.

Empfohlenes Zubehör Lieferumfang
▶ Sensor M12x1 mit Nenn-Schaltabstand S N = 4 mm (bei ▶ Inkl. Befestigungsmaterial zur Montage an
Nenn-Schaltabstand ≥ 4 oder ≤ 4 ist keine korrekte Förderstrecke ST 2/... oder Bandstrecke BS 2/...
Abfrage möglich), Baulänge 70 mm, s. S. 8-112
▶ Pneumatischer Zylinderschalter, s. S. 8-141

Bestellangaben
Produktbezeichnung Materialnummer
Wippe WI/M 3842530797
Technische Daten
Materialnummer 3842530797
ESD ja
Überwachungsbereich mm 60
