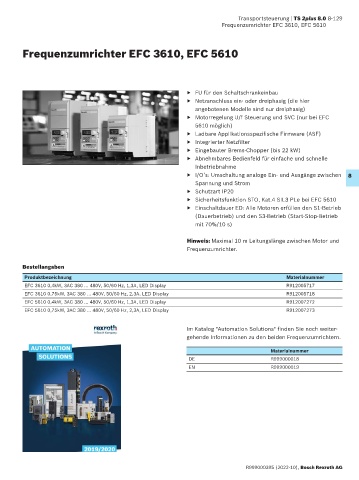

Page 675 - TS2plus_8

Transportsteuerung | TS 2plus 8.0 8-129
Frequenzumrichter EFC 3610, EFC 5610

Frequenzumrichter EFC 3610, EFC 5610

▶ FU für den Schaltschrankeinbau
▶ Netzanschluss ein- oder dreiphasig (die hier
angebotenen Modelle sind nur dreiphasig)
▶ Motorregelung U/f Steuerung und SVC (nur bei EFC
5610 möglich)
▶ Ladbare Applikationsspezifische Firmware (ASF)
▶ Integrierter Netzfilter
▶ Eingebauter Brems-Chopper (bis 22 kW)
▶ Abnehmbares Bedienfeld für einfache und schnelle
Inbetriebnahme
▶ I/O’s: Umschaltung analoge Ein- und Ausgänge zwischen 8
Spannung und Strom
▶ Schutzart IP20
▶ Sicherheitsfunktion STO, Kat.4 SIL3 PLe bei EFC 5610
▶ Einschaltdauer ED: Alle Motoren erfüllen den S1-Betrieb
(Dauerbetrieb) und den S3-Betrieb (Start-Stop-Betrieb
mit 70%/10 s)

Hinweis: Maximal 10 m Leitungslänge zwischen Motor und
Frequenzumrichter.

Bestellangaben

Produktbezeichnung Materialnummer
EFC 3610 0,4kW, 3AC 380 … 480V, 50/60 Hz, 1,3A, LED Display R912005717
EFC 3610 0,75kW, 3AC 380 … 480V, 50/60 Hz, 2,3A, LED Display R912005718
EFC 5610 0,4kW, 3AC 380 … 480V, 50/60 Hz, 1,3A, LED Display R912007272
EFC 5610 0,75kW, 3AC 380 … 480V, 50/60 Hz, 2,3A, LED Display R912007273

Im Katalog "Automation Solutions" finden Sie noch weiter-
gehende Informationen zu den beiden Frequenzumrichtern.

Materialnummer
DE R999000018
EN R999000019

R999000395 (2022-10), Bosch Rexroth AG
