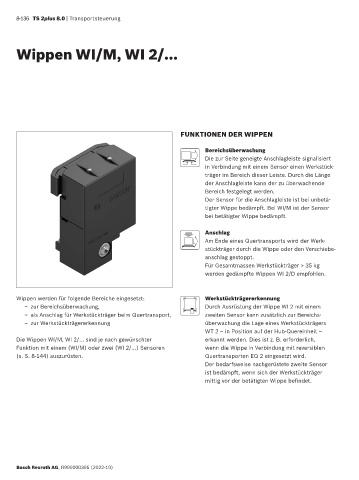

8-136 TS 2plus 8.0 | Transportsteuerung
Wippen WI/M, WI 2/…
FUNKTIONEN DER WIPPEN
Wippen werden für folgende Bereiche eingesetzt:
– zur Bereichsüberwachung,
– als Anschlag für Werkstückträger beim Quertransport,
– zur Werkstückträgererkennung
Die Wippen WI/M, WI 2/… sind je nach gewünschter
Funktion mit einem (WI/M) oder zwei (WI 2/…) Sensoren
(s. S. 8-144) auszurüsten.
Bosch Rexroth AG, R999000395 (2022-10)
Bereichsüberwachung
Die zur Seite geneigte Anschlagleiste signalisiert
in Verbindung mit einem Sensor einen Werkstück-
träger im Bereich dieser Leiste. Durch die Länge
der Anschlagleiste kann der zu überwachende
Bereich festgelegt werden.
Der Sensor für die Anschlagleiste ist bei unbetä-
tigter Wippe bedämpft. Bei WI/M ist der Sensor
bei betätigter Wippe bedämpft.
Anschlag
Am Ende eines Quertransports wird der Werk-
stückträger durch die Wippe oder den Verschiebe-
anschlag gestoppt.
Für Gesamtmassen Werkstückträger > 35 kg
werden gedämpfte Wippen WI 2/D empfohlen.
Werkstückträgererkennung
Durch Ausrüstung der Wippe WI 2 mit einem
zweiten Sensor kann zusätzlich zur Bereichs-
überwachung die Lage eines Werkstückträgers
WT 2 – in Position auf der Hub-Quereinheit –
erkannt werden. Dies ist z. B. erforderlich,
wenn die Wippe in Verbindung mit reversiblen
Quertransporten EQ 2 eingesetzt wird.
Der bedarfsweise nachgerüstete zweite Sensor
ist bedämpft, wenn sich der Werkstückträger
mittig vor der betätigten Wippe befindet.
