2-34 TS 2plus 8.0 | Werkstückträger

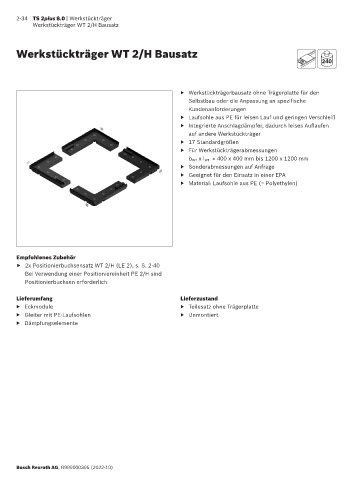

Werkstückträger WT 2/H Bausatz
Werkstückträger WT 2/H Bausatz
240
▶ Werkstückträgerbausatz ohne Trägerplatte für den
Selbstbau oder die Anpassung an spezifische
Kundenanforderungen
▶ Laufsohle aus PE für leisen Lauf und geringen Verschleiß
▶ Integrierte Anschlagdämpfer, dadurch leises Auflaufen
auf andere Werkstückträger
▶ 17 Standardgrößen
▶ Für Werkstückträgerabmessungen
b WT x l WT = 400 x 400 mm bis 1200 x 1200 mm
▶ Sonderabmessungen auf Anfrage
▶ Geeignet für den Einsatz in einer EPA
▶ Material: Laufsohle aus PE (= Polyethylen)
Empfohlenes Zubehör
▶ 2x Positionierbuchsensatz WT 2/H (LE 2), s. S. 2-40
Bei Verwendung einer Positioniereinheit PE 2/H sind
Positionierbuchsen erforderlich
Lieferumfang Lieferzustand
▶ Eckmodule ▶ Teilesatz ohne Trägerplatte
▶ Gleiter mit PE-Laufsohlen ▶ Unmontiert
▶ Dämpfungselemente
Bosch Rexroth AG, R999000395 (2022-10)
