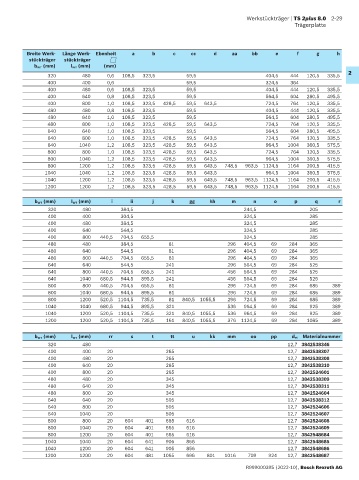

Werkstückträger | TS 2plus 8.0 2-29
Trägerplatte
Breite Werk Länge Werk Ebenheit a b c cc d aa bb e f g h
stückträger stückträger
b WT (mm) l WT (mm) (mm)
320 480 0,6 108,5 323,5 59,5 404,5 444 120,5 335,5 2
400 400 0,6 59,5 324,5 364
400 480 0,6 108,5 323,5 59,5 404,5 444 120,5 335,5
400 640 0,8 108,5 323,5 59,5 564,5 604 280,5 495,5
400 800 1,0 108,5 323,5 428,5 59,5 643,5 724,5 764 120,5 335,5
480 480 0,8 108,5 323,5 59,5 404,5 444 120,5 335,5
480 640 1,0 108,5 323,5 59,5 564,5 604 280,5 495,5
480 800 1,0 108,5 323,5 428,5 59,5 643,5 724,5 764 120,5 335,5
640 640 1,0 108,5 323,5 59,5 564,5 604 280,5 495,5
640 800 1,0 108,5 323,5 428,5 59,5 643,5 724,5 764 120,5 335,5
640 1040 1,2 108,5 323,5 428,5 59,5 643,5 964,5 1004 360,5 575,5
800 800 1,0 108,5 323,5 428,5 59,5 643,5 724,5 764 120,5 335,5
800 1040 1,2 108,5 323,5 428,5 59,5 643,5 964,5 1004 360,5 575,5
800 1200 1,2 108,5 323,5 428,5 59,5 643,5 748,5 963,5 1124,5 1164 200,5 415,5
1040 1040 1,2 108,5 323,5 428,5 59,5 643,5 964,5 1004 360,5 575,5
1040 1200 1,2 108,5 323,5 428,5 59,5 643,5 748,5 963,5 1124,5 1164 200,5 415,5
1200 1200 1,2 108,5 323,5 428,5 59,5 643,5 748,5 963,5 1124,5 1164 200,5 415,5
b WT (mm) l WT (mm) i ii j k gg hh m n o p q r
320 480 384,5 244,5 205
400 400 304,5 324,5 285
400 480 384,5 324,5 285
400 640 544,5 324,5 285
400 800 440,5 704,5 655,5 324,5 285
480 480 384,5 81 296 404,5 69 284 365
480 640 544,5 81 296 404,5 69 284 365
480 800 440,5 704,5 655,5 81 296 404,5 69 284 365
640 640 544,5 241 296 564,5 69 284 525
640 800 440,5 704,5 655,5 241 456 564,5 69 284 525
640 1040 680,5 944,5 895,5 241 456 564,5 69 284 525
800 800 440,5 704,5 655,5 81 296 724,5 69 284 685 389
800 1040 680,5 944,5 895,5 81 296 724,5 69 284 685 389
800 1200 520,5 1104,5 735,5 81 840,5 1055,5 296 724,5 69 284 685 389
1040 1040 680,5 944,5 895,5 321 536 964,5 69 284 925 389
1040 1200 520,5 1104,5 735,5 321 840,5 1055,5 536 964,5 69 284 925 389
1200 1200 520,5 1104,5 735,5 161 840,5 1055,5 376 1124,5 69 284 1085 389
b WT (mm) l WT (mm) rr s t tt u kk mm oo pp d Pl Material nummer
320 480 12,7 3842538346
400 400 20 265 12,7 3842538307
400 480 20 265 12,7 3842538308
400 640 20 265 12,7 3842538310
400 800 20 265 12,7 3842524601
480 480 20 345 12,7 3842538309
480 640 20 345 12,7 3842538311
480 800 20 345 12,7 3842524604
640 640 20 505 12,7 3842538312
640 800 20 505 12,7 3842524606
640 1040 20 505 12,7 3842524607
800 800 20 604 401 665 616 12,7 3842524608
800 1040 20 604 401 665 616 12,7 3842524609
800 1200 20 604 401 665 616 12,7 3842548684
1040 1040 20 604 641 905 856 12,7 3842548685
1040 1200 20 604 641 905 856 12,7 3842548686
1200 1200 20 604 481 1065 696 801 1016 709 924 12,7 3842548687
R999000395 (2022-10), Bosch Rexroth AG
