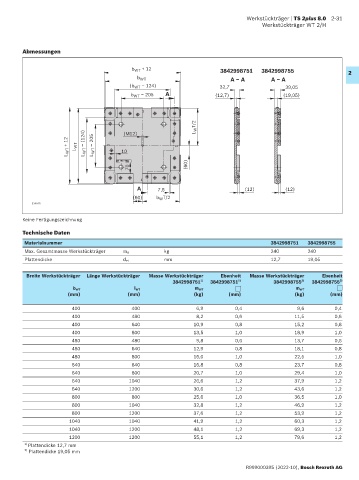

Werkstückträger | TS 2plus 8.0 2-31
Werkstückträger WT 2/H

Abmessungen

b WT + 12 3842998751 3842998755 2
A – A A – A
b WT
(b WT – 124) 32,7 39,05
b WT – 205 A (12,7) (19,05)

L W T/2
(M12)
L WT + 12 L WT L WT – (124) L WT – 205 10

70 (60)

A 7,5 (12) (12)
(60) b T/2
W
328915

Keine Fertigungszeichnung
Technische Daten

Materialnummer 3842998751 3842998755
Max. Gesamtmasse Werkstückträger m G kg 240 240
Plattendicke d Pl mm 12,7 19,05

Breite Werkstückträger Länge Werkstückträger Masse Werkstückträger Ebenheit Masse Werkstückträger Ebenheit
3842998751 1) 3842998751 1) 3842998755 3842998755 2)
2)
b WT l WT m WT m WT
(mm) (mm) (kg) (mm) (kg) (mm)
400 400 6,9 0,4 9,6 0,4
400 480 8,2 0,6 11,5 0,6
400 640 10,9 0,8 15,2 0,8
400 800 13,5 1,0 18,9 1,0
480 480 9,8 0,6 13,7 0,6
480 640 12,9 0,8 18,1 0,8
480 800 16,0 1,0 22,5 1,0
640 640 16,8 0,8 23,7 0,8
640 800 20,7 1,0 29,4 1,0
640 1040 26,6 1,2 37,9 1,2
640 1200 30,6 1,2 43,6 1,2
800 800 25,6 1,0 36,5 1,0
800 1040 32,8 1,2 46,9 1,2
800 1200 37,6 1,2 53,9 1,2
1040 1040 41,9 1,2 60,3 1,2
1040 1200 48,1 1,2 69,3 1,2
1200 1200 55,1 1,2 79,6 1,2
1) Plattendicke 12,7 mm
2) Plattendicke 19,05 mm

R999000395 (2022-10), Bosch Rexroth AG
