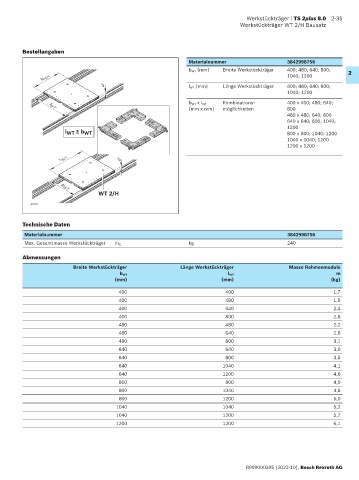

Werkstückträger | TS 2plus 8.0 2-35
Werkstückträger WT 2/H Bausatz

Bestellangaben
Materialnummer 3842998756
b WT (mm) Breite Werkstück träger 400; 480; 640; 800; 2
b WT 1040; 1200
d l WT (mm) Länge Werkstück träger 400; 480; 640; 800;
1040; 1200
b WT x l WT Kombinations- 400 x 400; 480; 640;
(mm x mm) möglichkeiten 800
l WT
480 x 480; 640; 800
640 x 640; 800; 1040;
1200
l WT ≥ b WT 800 x 800; 1040; 1200
1040 x 1040; 1200
1200 x 1200

l WT d

b WT
WT 2/H
40770

Technische Daten
Materialnummer 3842998756
Max. Gesamtmasse Werkstückträger m G kg 240
Abmessungen
Breite Werkstückträger Länge Werkstückträger Masse Rahmenmodule
m
b WT l WT
(mm) (mm) (kg)
400 400 1,7
400 480 1,9
400 640 2,4
400 800 2,8
480 480 2,2
480 640 2,6
480 800 3,1
640 640 3,0
640 800 3,5
640 1040 4,1
640 1200 4,6
800 800 4,0
800 1040 4,6
800 1200 5,0
1040 1040 5,2
1040 1200 5,7
1200 1200 6,1

R999000395 (2022-10), Bosch Rexroth AG
