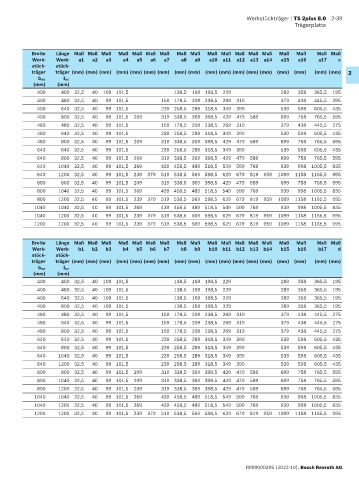

Werkstückträger | TS 2plus 8.0 2-39
Trägerplatte
Breite Länge Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß
Werk Werk a1 a2 a3 a4 a5 a6 a7 a8 a9 a10 a11 a12 a13 a14 a15 a16 a17 c
stück stück
träger träger (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 2
b WT l WT
(mm) (mm)
400 400 32,5 40 109 101,5 138,5 169 198,5 229 289 358 365,5 195
400 480 32,5 40 99 101,5 159 178,5 209 238,5 269 319 379 438 445,5 295
400 640 32,5 40 99 101,5 239 258,5 289 318,5 349 399 539 598 605,5 435
400 800 32,5 40 99 101,5 209 319 338,5 369 398,5 429 479 589 699 758 765,5 595
480 480 32,5 40 99 101,5 159 178,5 209 238,5 269 319 379 438 445,5 275
480 640 32,5 40 99 101,5 239 258,5 289 318,5 349 399 539 598 605,5 435
480 800 32,5 40 99 101,5 209 319 338,5 369 398,5 429 479 589 699 758 765,5 595
640 640 32,5 40 99 101,5 239 258,5 289 318,5 349 399 539 598 605,5 435
640 800 32,5 40 99 101,5 209 319 338,5 369 398,5 429 479 589 699 758 765,5 595
640 1040 32,5 40 99 101,5 269 439 458,5 489 518,5 549 599 769 939 998 1005,5 835
640 1200 32,5 40 99 101,5 239 379 519 538,5 569 598,5 629 679 819 959 1099 1158 1165,5 995
800 800 32,5 40 99 101,5 209 319 338,5 369 398,5 429 479 589 699 758 765,5 595
800 1040 32,5 40 99 101,5 269 439 458,5 489 518,5 549 599 769 939 998 1005,5 835
800 1200 32,5 40 99 101,5 239 379 519 538,5 569 598,5 629 679 819 959 1099 1158 1165,5 995
1040 1040 32,5 40 99 101,5 269 439 458,5 489 518,5 549 599 769 939 998 1005,5 835
1040 1200 32,5 40 99 101,5 239 379 519 538,5 569 598,5 629 679 819 959 1099 1158 1165,5 995
1200 1200 32,5 40 99 101,5 239 379 519 538,5 569 598,5 629 679 819 959 1099 1158 1165,5 995
Breite Länge Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß Maß
Werk Werk b1 b2 b3 b4 b5 b6 b7 b8 b9 b10 b11 b12 b13 b14 b15 b16 b17 d
stück stück
träger träger (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
b WT l WT
(mm) (mm)
400 400 32,5 40 109 101,5 138,5 169 198,5 229 289 358 365,5 195
400 480 32,5 40 109 101,5 138,5 169 198,5 229 289 358 365,5 195
400 640 32,5 40 109 101,5 138,5 169 198,5 229 289 358 365,5 195
400 800 32,5 40 109 101,5 138,5 169 198,5 229 289 358 365,5 195
480 480 32,5 40 99 101,5 159 178,5 209 238,5 269 319 379 438 445,5 275
480 640 32,5 40 99 101,5 159 178,5 209 238,5 269 319 379 438 445,5 275
480 800 32,5 40 99 101,5 159 178,5 209 238,5 269 319 379 438 445,5 275
640 640 32,5 40 99 101,5 239 258,5 289 318,5 349 399 539 598 605,5 435
640 800 32,5 40 99 101,5 239 258,5 289 318,5 349 399 539 598 605,5 435
640 1040 32,5 40 99 101,5 239 258,5 289 318,5 349 399 539 598 605,5 435
640 1200 32,5 40 99 101,5 239 258,5 289 318,5 349 399 539 598 605,5 435
800 800 32,5 40 99 101,5 209 319 338,5 369 398,5 429 479 589 699 758 765,5 595
800 1040 32,5 40 99 101,5 209 319 338,5 369 398,5 429 479 589 699 758 765,5 595
800 1200 32,5 40 99 101,5 209 319 338,5 369 398,5 429 479 589 699 758 765,5 595
1040 1040 32,5 40 99 101,5 269 439 458,5 489 518,5 549 599 769 939 998 1005,5 835
1040 1200 32,5 40 99 101,5 269 439 458,5 489 518,5 549 599 769 939 998 1005,5 835
1200 1200 32,5 40 99 101,5 239 379 519 538,5 569 598,5 629 679 819 959 1099 1158 1165,5 995
R999000395 (2022-10), Bosch Rexroth AG
