2-26 TS 2plus 8.0 | Werkstückträger

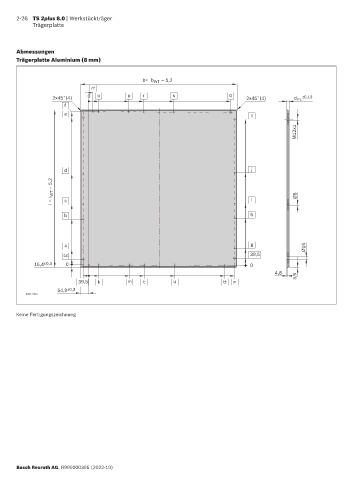

Trägerplatte
Abmessungen
Trägerplatte Aluminium (8 mm)
b= b WT – 5,2
rr
2x45˚(4) 0 o p r s q 2x45˚(4) d PL ±0,13
f
e ii
M12x1
d j
I = I WT – 5,2 c i Ø8
b h
a g Ø16
cc 39,5
15,4 ±0,3 0 0
4,8 3,5
39,5 k m t u tt n
54,9 ±0,3
00012903
Keine Fertigungszeichnung
Bosch Rexroth AG, R999000395 (2022-10)
