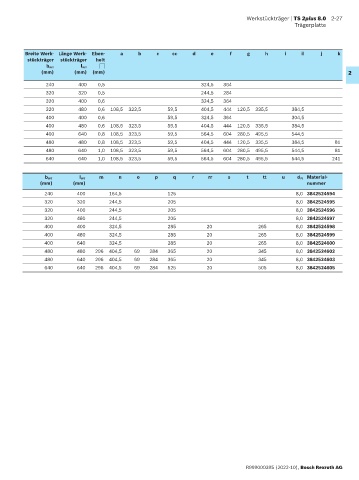

Werkstückträger | TS 2plus 8.0 2-27
Trägerplatte

Breite Werk­ Länge Werk­ Eben­ a b c cc d e f g h i ii j k
stückträger stückträger heit

b WT l WT
(mm) (mm) (mm) 2
240 400 0,5 324,5 364
320 320 0,5 244,5 284
320 400 0,6 324,5 364
320 480 0,6 108,5 323,5 59,5 404,5 444 120,5 335,5 384,5
400 400 0,6 59,5 324,5 364 304,5
400 480 0,6 108,5 323,5 59,5 404,5 444 120,5 335,5 384,5
400 640 0,8 108,5 323,5 59,5 564,5 604 280,5 495,5 544,5
480 480 0,8 108,5 323,5 59,5 404,5 444 120,5 335,5 384,5 81
480 640 1,0 108,5 323,5 59,5 564,5 604 280,5 495,5 544,5 81
640 640 1,0 108,5 323,5 59,5 564,5 604 280,5 495,5 544,5 241

m n o p q r rr s t tt u d Pl Material­
b WT l WT
(mm) (mm) nummer
240 400 164,5 125 8,0 3842524594
320 320 244,5 205 8,0 3842524595
320 400 244,5 205 8,0 3842524596
320 480 244,5 205 8,0 3842524597
400 400 324,5 285 20 265 8,0 3842524598
400 480 324,5 285 20 265 8,0 3842524599
400 640 324,5 285 20 265 8,0 3842524600
480 480 296 404,5 69 284 365 20 345 8,0 3842524602
480 640 296 404,5 69 284 365 20 345 8,0 3842524603
640 640 296 404,5 69 284 525 20 505 8,0 3842524605

R999000395 (2022-10), Bosch Rexroth AG
