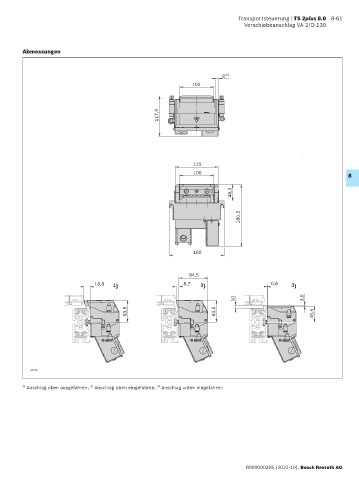

Transportsteuerung | TS 2plus 8.0 8-61
Verschiebeanschlag VA 2/D-130
Abmessungen
8 ±1
100
117,9
125
100
8
48,3
180,5
160
84,5
18,8 1 ) 8,7 2 ) 0,6 3 )
10 3,5
63,5 63,5 46,5
40758
1) Anschlag oben ausgefahren; Anschlag oben eingefahren; Anschlag unten eingefahren
