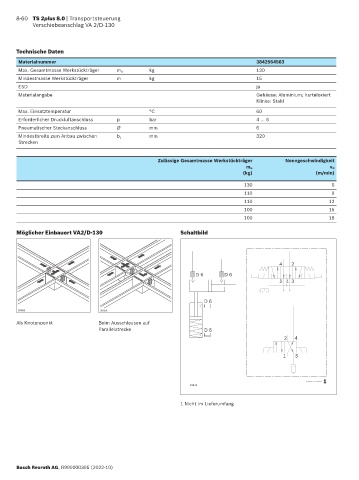

8-60 TS 2plus 8.0 | Transportsteuerung
Verschiebeanschlag VA 2/D-130

Technische Daten
Materialnummer 3842564563
Max. Gesamtmasse Werkstückträger m G kg 130
Mindestmasse Werkstückträger m kg 15
ESD ja
Materialangabe Gehäuse: Aluminium; harteloxiert
Klinke: Stahl
Max. Einsatztemperatur °C 60
Erforderlicher Druckluftanschluss p bar 4 … 6
Pneumatischer Steckanschluss Ø mm 6
Mindestbreite zum Anbau zwischen b L mm 320
Strecken

Zulässige Gesamtmasse Werkstückträger Nenngeschwindigkeit
m G v N
(kg) (m/min)

130 6
110 9
110 12
100 15
100 18

Möglicher Einbauort VA2/D-130 Schaltbild

4 2
D 6 D 6
5 1 3

D 6
30055 30056
Als Knotenpunkt Beim Ausschleusen auf
Parallelstrecke D 6
2 4

1 3

1
40312

1 Nicht im Lieferumfang
