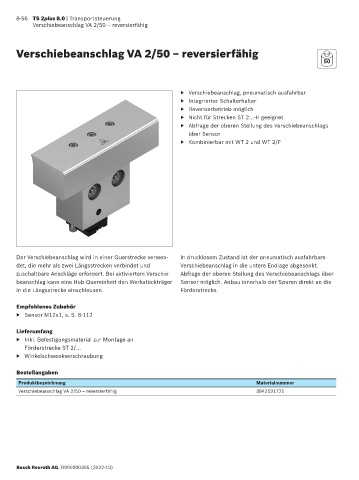

Page 602 - TS2plus_8
P. 602
8-56 TS 2plus 8.0 | Transportsteuerung
Verschiebeanschlag VA 2/50 ‒ reversierfähig
Verschiebeanschlag VA 2/50 ‒ reversierfähig
50
▶ Verschiebeanschlag, pneumatisch ausfahrbar
▶ Integrierter Schalterhalter
▶ Reversierbetrieb möglich
▶ Nicht für Strecken ST 2...-H geeignet
▶ Abfrage der oberen Stellung des Verschiebeanschlags
über Sensor
▶ Kombinierbar mit WT 2 und WT 2/F
Der Verschiebeanschlag wird in einer Querstrecke verwen- In drucklosem Zustand ist der pneumatisch ausfahrbare
det, die mehr als zwei Längsstrecken verbindet und Verschiebeanschlag in die untere Endlage abgesenkt.
zuschaltbare Anschläge erfordert. Bei aktiviertem Verschie- Abfrage der oberen Stellung des Verschiebeanschlags über
beanschlag kann eine Hub-Quereinheit den Werkstückträger Sensor möglich. Anbau innerhalb der Spuren direkt an die
in die Längsstrecke einschleusen. Förderstrecke.
Empfohlenes Zubehör
▶ Sensor M12x1, s. S. 8-112
Lieferumfang
▶ Inkl. Befestigungsmaterial zur Montage an
Förderstrecke ST 2/...
▶ Winkelschwenkverschraubung
Bestellangaben
Produktbezeichnung Materialnummer
Verschiebeanschlag VA 2/50 ‒ reversierfähig 3842191721
Bosch Rexroth AG, R999000395 (2022-10)
