Transportsteuerung | TS 2plus 8.0 8-59

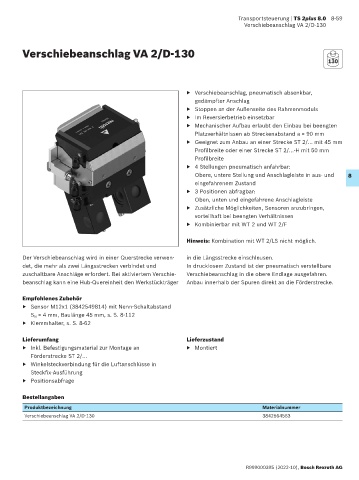

Verschiebeanschlag VA 2/D-130

Verschiebeanschlag VA 2/D-130

130

▶ Verschiebeanschlag, pneumatisch absenkbar,
gedämpfter Anschlag
▶ Stoppen an der Außenseite des Rahmenmoduls
▶ Im Reversierbetrieb einsetzbar
▶ Mechanischer Aufbau erlaubt den Einbau bei beengten
Platzverhältnissen ab Streckenabstand a = 90 mm
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ 4 Stellungen pneumatisch anfahrbar:
Obere, untere Stellung und Anschlagleiste in aus- und 8
eingefahrenem Zustand
▶ 3 Positionen abfragbar:
Oben, unten und eingefahrene Anschlagleiste
▶ Zusätzliche Möglichkeiten, Sensoren anzubringen,
vorteilhaft bei beengten Verhältnissen
▶ Kombinierbar mit WT 2 und WT 2/F

Hinweis: Kombination mit WT 2/LS nicht möglich.

Der Verschiebeanschlag wird in einer Querstrecke verwen- in die Längsstrecke einschleusen.
det, die mehr als zwei Längsstrecken verbindet und In drucklosem Zustand ist der pneumatisch verstellbare
zuschaltbare Anschläge erfordert. Bei aktiviertem Verschie- Verschiebeanschlag in die obere Endlage ausgefahren.
beanschlag kann eine Hub-Quereinheit den Werkstückträger Anbau innerhalb der Spuren direkt an die Förderstrecke.

Empfohlenes Zubehör
▶ Sensor M12x1 (3842549814) mit Nenn-Schaltabstand
S N = 4 mm, Baulänge 45 mm, s. S. 8-112
▶ Klemmhalter, s. S. 8-62

Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial zur Montage an ▶ Montiert
Förderstrecke ST 2/...
▶ Winkelsteckverbindung für die Luftanschlüsse in
Steckfix-Ausführung
▶ Positionsabfrage

Bestellangaben

Produktbezeichnung Materialnummer
Verschiebeanschlag VA 2/D-130 3842564563

R999000395 (2022-10), Bosch Rexroth AG
