Transportsteuerung | TS 2plus 8.0 8-63

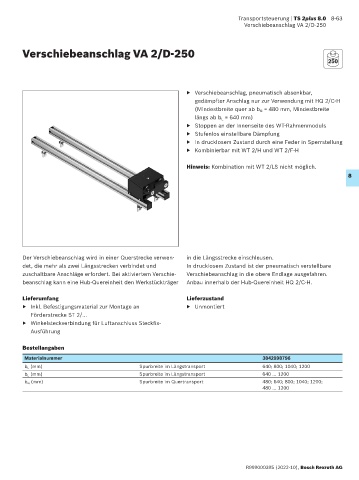

Verschiebeanschlag VA 2/D-250

Verschiebeanschlag VA 2/D-250

250

▶ Verschiebeanschlag, pneumatisch absenkbar,
gedämpfter Anschlag nur zur Verwendung mit HQ 2/C-H
(Mindestbreite quer ab b Q = 480 mm, Mindestbreite
längs ab b L = 640 mm)
▶ Stoppen an der Innenseite des WT-Rahmenmoduls
▶ Stufenlos einstellbare Dämpfung
▶ In drucklosem Zustand durch eine Feder in Sperrstellung
▶ Kombinierbar mit WT 2/H und WT 2/F-H

Hinweis: Kombination mit WT 2/LS nicht möglich.
8

Der Verschiebeanschlag wird in einer Querstrecke verwen- in die Längsstrecke einschleusen.
det, die mehr als zwei Längsstrecken verbindet und In drucklosem Zustand ist der pneumatisch verstellbare
zuschaltbare Anschläge erfordert. Bei aktiviertem Verschie- Verschiebeanschlag in die obere Endlage ausgefahren.
beanschlag kann eine Hub-Quereinheit den Werkstückträger Anbau innerhalb der Hub-Quereinheit HQ 2/C-H.

Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial zur Montage an ▶ Unmontiert
Förderstrecke ST 2/...
▶ Winkelsteckverbindung für Luftanschluss Steckfix-
Ausführung

Bestellangaben
Materialnummer 3842998796
b L (mm) Spurbreite im Längstransport 640; 800; 1040; 1200
b L (mm) Spurbreite im Längstransport 640 ... 1200
b Q (mm) Spurbreite im Quertransport 480; 640; 800; 1040; 1200;
480 ... 1200

R999000395 (2022-10), Bosch Rexroth AG
