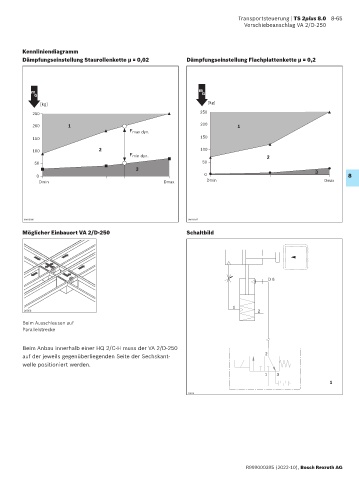

Verschiebeanschlag VA 2/D-250

Kennliniendiagramm
Dämpfungseinstellung Staurollenkette µ = 0,02 Dämpfungseinstellung Flachplattenkette µ = 0,2

m m
G G
[kg] [kg]
250 250
200 1 200 1
F max dyn.
150 150

100 2 100
F min dyn. 2
50 50
3 3
0 0 8
Dmin Dmax Dmin Dmax

00013036 00013037
Möglicher Einbauort VA 2/D-250 Schaltbild

D 6

1
30058 2
Beim Ausschleusen auf
Parallelstrecke

Beim Anbau innerhalb einer HQ 2/C-H muss der VA 2/D-250
auf der jeweils gegenüberliegenden Seite der Sechskant- 2
welle positioniert werden.

1 3
