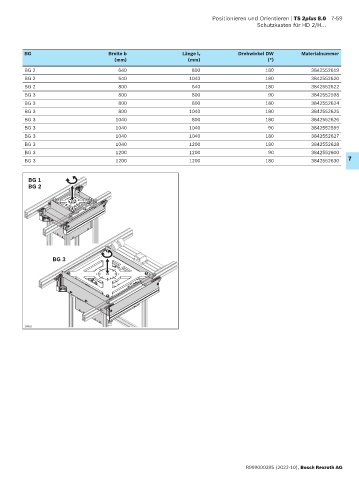

Positionieren und Orientieren | TS 2plus 8.0 7-59
Schutzkasten für HD 2/H...

BG Breite b Länge l T Drehwinkel DW Materialnummer
(mm) (mm) (°)
BG 2 640 800 180 3842552619
BG 2 640 1040 180 3842552620
BG 2 800 640 180 3842552622
BG 3 800 800 90 3842552598
BG 3 800 800 180 3842552624
BG 3 800 1040 180 3842552625
BG 3 1040 800 180 3842552626
BG 3 1040 1040 90 3842552599
BG 3 1040 1040 180 3842552627
BG 3 1040 1200 180 3842552628
BG 3 1200 1200 90 3842552600
BG 3 1200 1200 180 3842552630 7

BG 1
BG 2

BG 3

26818

R999000395 (2022-10), Bosch Rexroth AG
