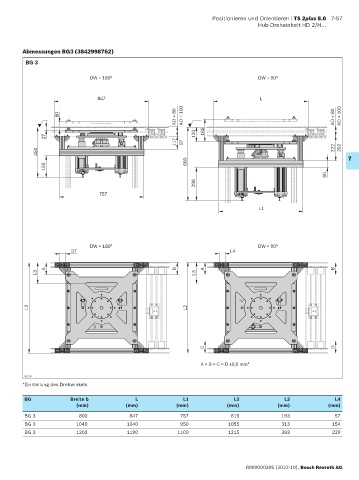

Positionieren und Orientieren | TS 2plus 8.0 7-57
Hub-Dreheinheit HD 2/H...
Abmessungen BG3 (3842998762)
BG 3
DW = 180° DW = 90°
847 L
AO = 80 AO = 80 AO = 100
80 AO = 100
27 120 185
117 97
450 222 202
660 7
193
60
298
757
L1
DW = 180° DW = 90°
57 L4
A B A B
L3 L3
L2 L2
C D
A = B = C = D ±0,5 mm*
30270
*Einstellung des Drehwinkels
BG Breite b L L1 L2 L3 L4
(mm) (mm) (mm) (mm) (mm) (mm)
BG 3 800 847 757 815 193 57
BG 3 1040 1040 950 1055 313 154
BG 3 1200 1190 1100 1215 393 229
