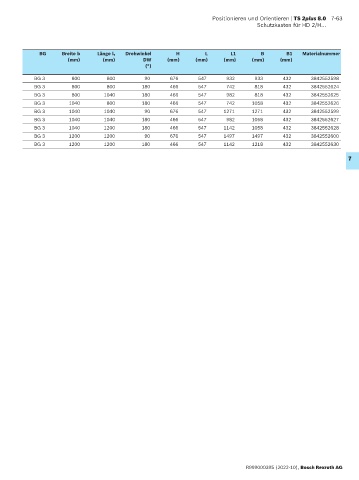

Positionieren und Orientieren | TS 2plus 8.0 7-63
Schutzkasten für HD 2/H...

BG Breite b Länge l T Dreh winkel H L L1 B B1 Material nummer
(mm) (mm) DW (mm) (mm) (mm) (mm) (mm)
(°)

BG 3 800 800 90 676 547 932 933 432 3842552598
BG 3 800 800 180 466 547 742 818 432 3842552624
BG 3 800 1040 180 466 547 982 818 432 3842552625
BG 3 1040 800 180 466 547 742 1058 432 3842552626
BG 3 1040 1040 90 676 547 1271 1271 432 3842552599
BG 3 1040 1040 180 466 547 982 1058 432 3842552627
BG 3 1040 1200 180 466 547 1142 1058 432 3842552628
BG 3 1200 1200 90 676 547 1497 1497 432 3842552600
BG 3 1200 1200 180 466 547 1142 1218 432 3842552630

7

R999000395 (2022-10), Bosch Rexroth AG
