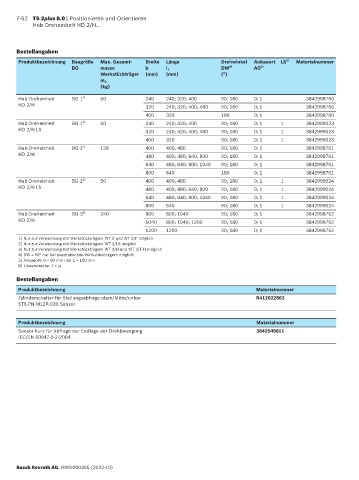

7-52 TS 2plus 8.0 | Positionieren und Orientieren
Hub-Dreheinheit HD 2/H...

Bestellangaben
Produktbezeichnung Baugröße Max. Gesamt­ Breite Länge Drehwinkel Anbauort LS 6) Materialnummer
BG masse b l T DW AO 5)
4)
Werkstück träger (mm) (mm) (°)
m G
(kg)

Hub-Dreheinheit BG 1 1) 50 240 240; 320; 400 90; 180 0; 1 3842998760
HD 2/H 320 240; 320; 400; 480 90; 180 0; 1 3842998760
400 320 180 0; 1 3842998760
Hub-Dreheinheit BG 1 2) 50 240 240; 320; 400 90; 180 0; 1 1 3842999023
HD 2/H LS 320 240; 320; 400; 480 90; 180 0; 1 1 3842999023
400 320 90; 180 0; 1 1 3842999023
Hub-Dreheinheit BG 2 1) 128 400 400; 480 90; 180 0; 1 3842998761
HD 2/H 480 400; 480; 640; 800 90; 180 0; 1 3842998761
640 480; 640; 800; 1040 90; 180 0; 1 3842998761
800 640 180 0; 1 3842998761
Hub-Dreheinheit BG 2 2) 50 400 400; 480 90; 180 0; 1 1 3842999024
HD 2/H LS 480 400; 480; 640; 800 90; 180 0; 1 1 3842999024
640 480; 640; 800; 1040 90; 180 0; 1 1 3842999024
800 640 90; 180 0; 1 1 3842999024
Hub-Dreheinheit BG 3 3) 240 800 800; 1040 90; 180 0; 1 3842998762
HD 2/H 1040 800; 1040; 1200 90; 180 0; 1 3842998762
1200 1200 90; 180 0; 1 3842998762
1) Nur zur Verwendung mit Werkstückträgern WT 2 und WT 2/F möglich
2) Nur zur Verwendung mit Werkstückträgern WT 2/LS möglich
3) Nur zur Verwendung mit Werkstückträgern WT 2/H und WT 2/F-H möglich
4) DW = 90° nur bei quadratischen Werkstückträgern möglich
5) Anbauort: 0 = 80 mm und 1 = 100 mm
6) Linearstrecke: 1 = ja

Bestellangaben
Produktbezeichnung Materialnummer
Zylinderschalter für Stellungsabfrage oben/Mitte/unten R412022863
ST6-PN-M12R-030 Sensor

Produktbezeichnung Materialnummer
Sensor kurz für Abfrage der Endlage der Drehbewegung 3842549811
IEC/EN 60947-5-2-2004
