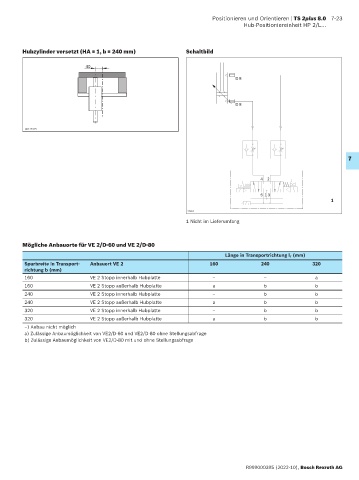

Positionieren und Orientieren | TS 2plus 8.0 7-23
Hub-Positioniereinheit HP 2/L...

Hubzylinder versetzt (HA = 1, b = 240 mm) Schaltbild

40

D 8

D 8

00127925

7

4 2

5 13
1
27657
1 Nicht im Lieferumfang

Mögliche Anbauorte für VE 2/D-60 und VE 2/D-80
Länge in Transportrichtung l T (mm)
Spurbreite in Transport­ Anbauort VE 2 160 240 320
richtung b (mm)
160 VE 2 Stopp innerhalb Hubplatte – – a
160 VE 2 Stopp außerhalb Hubplatte a b b
240 VE 2 Stopp innerhalb Hubplatte – b b
240 VE 2 Stopp außerhalb Hubplatte a b b
320 VE 2 Stopp innerhalb Hubplatte – b b
320 VE 2 Stopp außerhalb Hubplatte a b b
–) Anbau nicht möglich
a) Zulässige Anbaumöglichkeit von VE2/D-60 und VE2/D-80 ohne Stellungsabfrage
b) Zulässige Anbaumöglichkeit von VE2/D-80 mit und ohne Stellungsabfrage

R999000395 (2022-10), Bosch Rexroth AG
