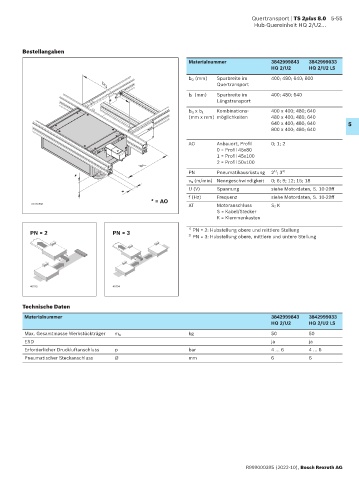

Quertransport | TS 2plus 8.0 5-55
Hub-Quereinheit HQ 2/U2...

Bestellangaben
Materialnummer 3842999843 3842999033
HQ 2/U2 HQ 2/U2 LS

b Q (mm) Spurbreite im 400; 480; 640; 800
Quertransport
b Q
b L (mm) Spurbreite im 400; 480; 640
Längstransport

b Q x b L Kombinations- 400 x 400; 480; 640
(mm x mm) möglichkeiten 480 x 400; 480; 640
640 x 400; 480; 640 5
800 x 400; 480; 640

AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80
1 = Profil 45x100
2 = Profil 50x100
b L
PN Pneumatikausrüstung 2 ; 3
2)
1)
*
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
U (V) Spannung siehe Motordaten, S. 10-29ff
*
f (Hz) Frequenz siehe Motordaten, S. 10-29ff
* = AO
00116588 AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten
1) PN = 2: Hubstellung obere und mittlere Stellung
PN = 2 PN = 3
2) PN = 3: Hubstellung obere, mittlere und untere Stellung

40793 40794

Technische Daten

Materialnummer 3842999843 3842999033
HQ 2/U2 HQ 2/U2 LS
Max. Gesamtmasse Werkstückträger m G kg 50 50
ESD ja ja
Erforderlicher Druckluftanschluss p bar 4 ... 6 4 ... 6
Pneumatischer Steckanschluss Ø mm 6 6
